Baioneta Plugue angular, Contatos: 8, 4,0-6,0 mm, desprotegido, solda, IP67

Ilustração 99 0773 001 08 - Baioneta Plugue angular, Contatos: 8, 4,0-6,0 mm, desprotegido, solda, IP67 — Ilustração

Vista 3D 99 0773 001 08 - Baioneta Plugue angular, Contatos: 8, 4,0-6,0 mm, desprotegido, solda, IP67 — Vista 3D

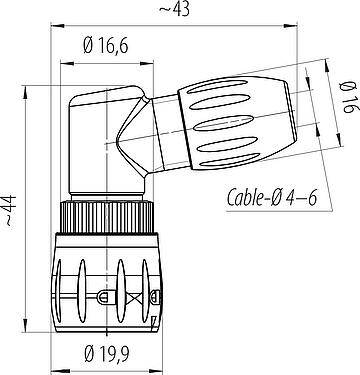

Desenho da escala 99 0773 001 08 - Baioneta Plugue angular, Contatos: 8, 4,0-6,0 mm, desprotegido, solda, IP67 — Desenho da escala

Instrução de montagem 99 0773 001 08 - Baioneta Plugue angular, Contatos: 8, 4,0-6,0 mm, desprotegido, solda, IP67 — Instrução de montagem

Arranjo de contato (Lado do plug-in) 99 0773 001 08 - Baioneta Plugue angular, Contatos: 8, 4,0-6,0 mm, desprotegido, solda, IP67 — Arranjo de contato (Lado do plug-in)

Número de pedido	99 0773 001 08
Design do Conector	Plugue angular
Versão	Pino conector reto
Sistema de travamento do conector	Baioneta
Terminação	solda
Grau de proteção	IP67
Área de seção transversal	0,25 mm² / AWG 24
Tomada de cabo	4,0-6,0 mm
Faixa de temperatura de / a	-25 °C / 85 °C
Operação mecânica	> 5000 Ciclos de conexão
Peso (gr)	12.89
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	175 V
Tensão de impulso nominal	1750 V
Corrente nominal (40 ° C)	2,0 A
Resistência de isolamento	≥ 10¹⁰ Ω
Grau de poluição	2
Categoria de sobretensão	II
Grupo material	II
Conformidade EMV	desprotegido

Material de caixa	PA
Material do corpo de contato	PA (UL94 HB)
Material de contato	CuZn (latão)
Chapa de contato	Ow (Ouro)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Número SCIP	88c1a5c0-2fd7-4043-907f-1b196ee055d4

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
