  4. M12 Plugue de cabo, Contatos: 4, blindado, moldado no cabo, IP67, UL, Profinet/Ethernet CAT5e, PUR, verde, 4 x AWG 22, 2 m
Encomenda não: 77 4529 0000 50704-0200

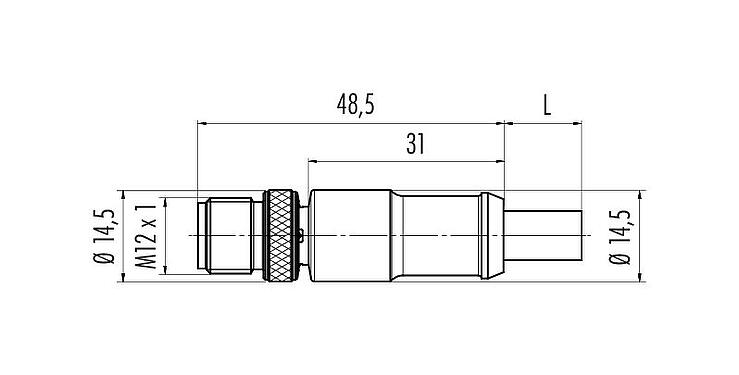

M12 Plugue de cabo, Contatos: 4, blindado, moldado no cabo, IP67, UL, Profinet/Ethernet CAT5e, PUR, verde, 4 x AWG 22, 2 m

M12-D, Série 876, Tecnologia de automação - transmissão de dados
(Standard 2 m e 5 m. Outros comprimentos estão disponíveis mediante solicitação).
Comprar Produto
Downloads

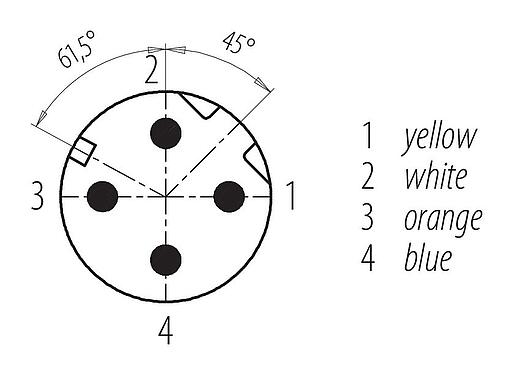

Características gerais
maismenos
Número de pedido 77 4529 0000 50704-0200
Design do Conector Plugue de cabo
Tipo padrão DIN EN 61076-2-101
Comprimento do cabo 2 m (Standard 2 m e 5 m. Outros comprimentos estão disponíveis mediante solicitação).
Versão Pino conector reto
Sistema de travamento do conector parafuso
Terminação moldado no cabo
Grau de proteção IP67
Área de seção transversal 1 x 4 x AWG 22
Faixa de temperatura de / a -40 °C / 85 °C
Operação mecânica > 100 Ciclos de conexão
Peso (gr) 77.40
Número de tarifa alfandegária 85444290
País de origem DE
Tensão nominal 250 V
Tensão de impulso nominal 2500 V
Corrente nominal (40 ° C) 4,0 A
Resistência de isolamento > 1010 Ω
Grau de poluição 3
Taxa de transmissão CAT 5
Categoria de sobretensão II
Grupo material I
Conformidade EMV blindado
Conexão de tela Blindagem em anel rosqueado
Material de caixa PUR
Material do corpo de contato PUR
Material de contato CuZn (latão)
Chapa de contato Ow (Ouro)
Material de bloqueio Zinco fundido sob pressão, niquelado
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 5071ff00-92e3-4070-8a9d-1d6fa29cc03e
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Diretivas de Baixa Tensão 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Diretiva RoHS 2011/65/EU (EN 50581:2012)
Dados de cabo
maismenos
Estrutura de cabo
Tipo de cabo Profinet/Ethernet CAT5e
Diâmetro do cabo 6,7 mm
Seção transversal 4 x AWG 22
concha de material PUR
Isolamento de fio único Poliolefinas
Estrutura de cabo único AWG 22/7
Cor do fio verde
Propriedades elétricas
Resistência do condutor 55 Ω/Km (20°C)
Propriedades mecânicas
Cabo de raio de curvatura fixo ≥ 5 x Ø
Raio de curvatura do cabo móvel ≥ 15 x Ø
Ciclos de dobra 2 milhões
Aceleração permitida máx. 2 m/s²
Distância de viagem, horizontal a 5 m/s² -> 5 m
Distância de viagem, vertical a 5 m/s² -> 5 m
Velocidade de viagem ≤ 200 m/min (5 m de distância horizontal)
Propriedades térmicas
Cabo de faixa de temperatura se movendo de / para -20 °C / 60 °C
Cabo de faixa de temperatura fixa de / para -40 °C / 80 °C
Outras características
Halogênio livre sim
Avisos de segurança
  1. O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
  2. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  3. Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
  4. Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
  5. O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
  6. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
  7. O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
