Encomenda não: 99 1437 920 05

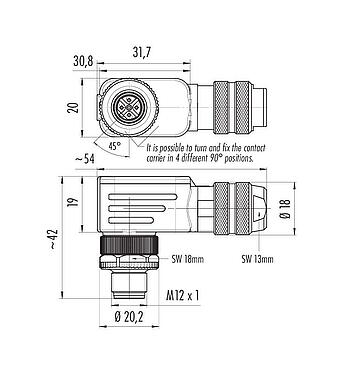

M12 Plugue angular, Contatos: 5, 6,5-8,5 mm, blindável, pinça de parafuso, IP67, UL
M12-B, Série 715, Tecnologia de automação - transmissão de dados
Características gerais
maismenosNúmero de pedido | 99 1437 920 05 |
Design do Conector | Plugue angular |
Tipo padrão | DIN EN 61076-2-101 |
Versão | Pino de conexão em ângulo |
Sistema de travamento do conector | parafuso |
Terminação | pinça de parafuso |
Grau de proteção | IP67 |
Área de seção transversal | máx. 0,75 mm² / AWG 18 |
Tomada de cabo | 6,5-8,5 mm |
Torção | 90° (4 opções de codificação) |
Faixa de temperatura de / a | -40 °C / 85 °C |
Operação mecânica | > 50 Ciclos de conexão |
Peso (gr) | 65.93 |
Número de tarifa alfandegária | 85369010 |
País de origem | HU |
Parâmetros elétricos
maismenosTensão nominal | 60 V |
Tensão de impulso nominal | 1500 V |
Corrente nominal (40 ° C) | 4,0 A |
Resistência de isolamento | ≥ 1010 Ω |
Grau de poluição | 3 |
Categoria de sobretensão | II |
Grupo material | III |
Conformidade EMV | blindável |
Conexão de tela | Anel de proteção |
Material
maismenosMaterial de caixa | Zinco fundido sob pressão, niquelado |
Material do corpo de contato | PA |
Material de contato | CuZn (latão) |
Chapa de contato | Ow (Ouro) |
Material de bloqueio | Zinco fundido sob pressão, niquelado |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Número SCIP | 52a989cb-ce49-4175-9c76-454c6913c904 |
Autorizações / aprovações
maismenosApprovals | UL |
Classificações
maismenoseCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
Declarações de conformidade
maismenosDiretiva de baixa tensão | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avisos de segurança
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
- Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).
