Numer części: 77 7096 0000 10003-0500
Snap-In Female cable connector, Contacts: 3, unshielded, moulded on the cable, IP40, PVC, black, 3 x 0.25 mm², 5 m
Snap-In IP40, series 709, Subminiature Connectors
Widok 3D(Kliknij, aby aktywować)

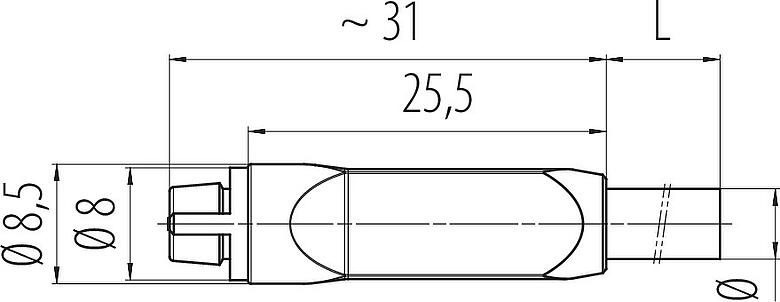

Cechy ogólne
więcejmniej| Numer części |
77 7096 0000 10003-0500
Stary numer katalogowy: 79 9002 15 03
|
| Konstrukcja złączy | Female cable connector |
| Długość kabla | 5 m (Standard 2 m and 5 m. Other lengths are available on request.) |
| Wersja | Connector socket straight |
| System blokady złączy | snap-in |
| Obtrysk na kablu | moulded on the cable |
| Stopień ochrony | IP40 |
| Przekrój przyłącza | 0.25 mm² / AWG 24 |
| Zakres temperatur od/do | -25 °C / 70 °C |
| Ilość cykli łączenia | > 100 Mating cycles |
| Waga (gr) | 151.613 |
| Numer taryfy celnej | 85444290 |
| Kraj pochodzenia | CN |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 60 V |
| Znamionowe napięcie udarowe | 800 V |
| Prąd znamionowy | 3,0 A |
| Rezystancja izolacji kabla | ≥ 10¹0 Ω |
| Stopień zanieczyszczenia | 1 |
| Kategoria przepięciowa | II |
| Grupa materiałowa | III |
| Zgodność z EMV | unshielded |
Materiał
więcejmniej| Materiał styków | PUR |
| Materiał korpusu styków | PA |
| Materiał styku | CuSn (bronze) |
| Pokrycie styku | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Obecność PFAS | 6a64e308-8dc5-4fa1-a2ed-c546ae824f75 |
Dane dotyczące kabla
więcejmniej| Konstrukcja kabla | |
| Średnica kabla | 4.5 mm |
| Przekrój żyły | 3 x 0.25 mm² |
| Materiał powłoki | PVC |
| Izolacja przewodów | PVC |
| Budowa pojedynczej żyły | 32 x 0.10 mm |
| Kolor kabla | black |
| Właściwości elektryczne | |
| Rezystancja żyły | 79.5 Ω/Km (20°C) |
| Właściwości mechaniczne | |
| Promień gięcia dla kabla nieruchomego | 5 x Ø |
| Promień gięcia dla kabla w ruchu | 10 x Ø |
| Właściwości termiczne | |
| Zakres temperatur dla kabla w ruchu od/do | -5 °C / 70 °C |
| Zakres temperatur dla kabla w spoczynku od/do | -25 °C / 70 °C |
| Inne cechy | |
| Bezhalogenowy | no |
Klasyfikacje
więcejmniej| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Deklaracje zgodności
więcejmniej| Dyrektywy niskonapięciowe | EN 60529:1991 |
| Dyrektywa RoHS | EN IEC 63000:2018 |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
