Numer części: 77 7095 0000 10004-0500
Zatrzask Męskie złącze kablowe proste, Kontaktów: 4, nieekranowany, formowane wtryskowo na kablu, IP40, PVC, czarny, 4 x 0,25 mm², 5 m
Snap-in IP40, seria 709, Złącze subminiaturowe

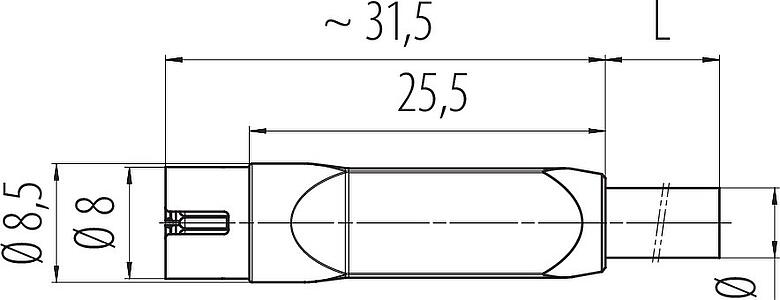

Widok 3D(Kliknij, aby aktywować)
Cechy ogólne
więcejmniej| Numer części |
77 7095 0000 10004-0500
Stary numer katalogowy: 79 9003 15 04
|
| Konstrukcja złączy | Męskie złącze kablowe proste |
| Długość kabla | 5 m (Standardowo 2 m i 5 m. (Inne długości są dostępne na zamówienie). |
| Wersja | Złącze męskie proste |
| System blokady złączy | snap-in |
| Obtrysk na kablu | formowane wtryskowo na kablu |
| Stopień ochrony | IP40 |
| Przekrój przewodu | 0,25 mm² / AWG 24 |
| Zakres temperatur od/do | -25 °C / 70 °C |
| Ilość cykli łączenia | > 100 cykli łączenia |
| Waga (gr) | 35.00 |
| Numer taryfy celnej | 85444290 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 60 V |
| Znamionowe napięcie udarowe | 800 V |
| Prąd znamionowy | 3,0 A |
| Rezystancja izolacji kabla | ≥ 1010 Ω |
| Stopień zanieczyszczenia | 1 |
| Kategoria przepięciowa | II |
| Grupa materiałowa | III |
| Zgodność z EMV | nieekranowany |
Materiał
więcejmniej| Materiał styków | PUR |
| Materiał korpusu styków | PA |
| Materiał styku | CuZn (mosiądz) |
| Pokrycie styku | Au (złoto) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numer SCIP | 340a839a-83d4-44db-b3f9-ca9112f20364 |
Klasyfikacje
więcejmniej| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Deklaracje zgodności
więcejmniej| Dyrektywy niskonapięciowe | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Dyrektywa RoHS | 2011/65/EU (EN 50581:2012) |
Dane dotyczące kabla
więcejmniej| Konstrukcja kabla | |
| Średnica kabla | 4,5 mm |
| Przekrój żyły | 4 x 0,25 mm² |
| Materiał powłoki | PVC |
| Izolacja przewodów | PVC |
| Budowa pojedynczej żyły | 32 x 0,10 mm |
| Kolor kabla | czarny |
| Właściwości elektryczne | |
| Rezystancja żyły | 79.9 Ω/Km (20°C) |
| Właściwości mechaniczne | |
| Promień gięcia dla kabla nieruchomego | 5 x Ø |
| Promień gięcia dla kabla w ruchu | 10 x Ø |
| Liczba cykli gięcia | > 5 milion |
| Właściwości termiczne | |
| Zakres temperatur dla kabla w ruchu od/do | -5 °C / 70 °C |
| Zakres temperatur dla kabla w spoczynku od/do | -25 °C / 70 °C |
| Inne cechy | |
| Bezhalogenowy | nie |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
