Numer części: 09 0442 601 04

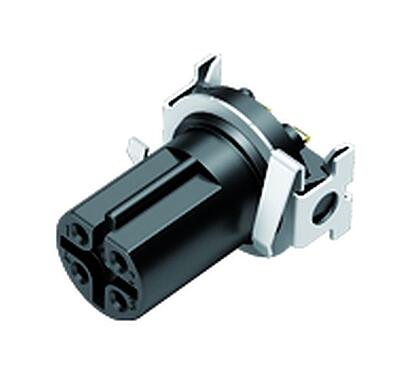

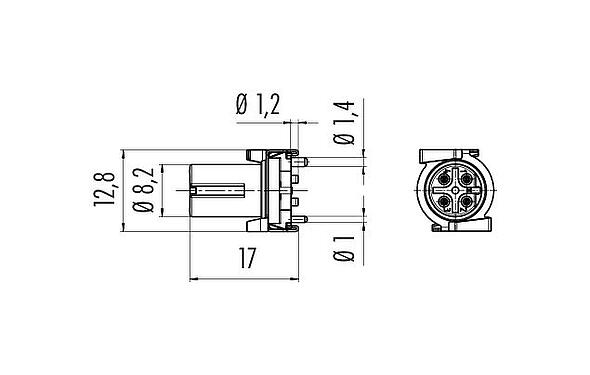

M12 Female receptacle, Contacts: 4, shieldable, SMT, IP67
M12-B, series 715, Automation Technology - Data Transmission
Widok 3D(Kliknij, aby aktywować)
Cechy ogólne
więcejmniej| Numer części | 09 0442 601 04 |
| Konstrukcja złączy | Female receptacle |
| Typ standardowy | DIN EN 61076-2-101 |
| Kodowanie | B-coded |
| Wersja | Connector socket straight |
| System blokady złączy | screw |
| Obtrysk na kablu | SMT |
| Stopień ochrony | IP67 |
| Zakres temperatur od/do | -40 °C / 85 °C |
| Ilość cykli łączenia | > 100 Mating cycles |
| Waga (gr) | 1.73 |
| Numer taryfy celnej | 85369010 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 250 V |
| Znamionowe napięcie udarowe | 2500 V |
| Prąd znamionowy | 4.0 A |
| Rezystancja izolacji kabla | > 108 Ω |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | II |
| Grupa materiałowa | II |
| Zgodność z EMV | shieldable |
| Połączenie osłonowe | Shielding plate |
Materiał
więcejmniej| Materiał styków | CuZn (Brass nickel plated) |
| Materiał korpusu styków | LCP |
| Materiał styku | CuZn (brass) |
| Pokrycie styku | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Obecność PFAS | 476808c6-0af2-4a02-8ab7-5ffaee82f06d |
Klasyfikacje
więcejmniej| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 60 cNm).
