Numer części: 77 3634 3405 50003-0200
M12/M8 Męskie złącze kablowe proste - żeńskie złącze kablowe kątowe, Kontaktów: 3, nieekranowany, formowane wtryskowo na kablu, IP67, PUR, czarny, 3 x 0,25 mm², z diodą PNP, 2 m
seria 765, Technologia automatyzacji - czujniki i elementy wykonawcze (aktuatory)
Widok 3D(Kliknij, aby aktywować)
Cechy ogólne
więcejmniej| Numer części |
77 3634 3405 50003-0200
Stary numer katalogowy: 79 5104 20 03
|
| Zawiadomienie |
Pamiętaj, że w związku ze zmianą starego numeru zamówienia na nowy mogą wystąpić odstępstwa w specyfikacji technicznej. Jeśli masz pytania dotyczące szczegółów produktu, skorzystaj z formularza 'Skontaktuj się z obsługą klienta' po prawej stronie.
więcej |

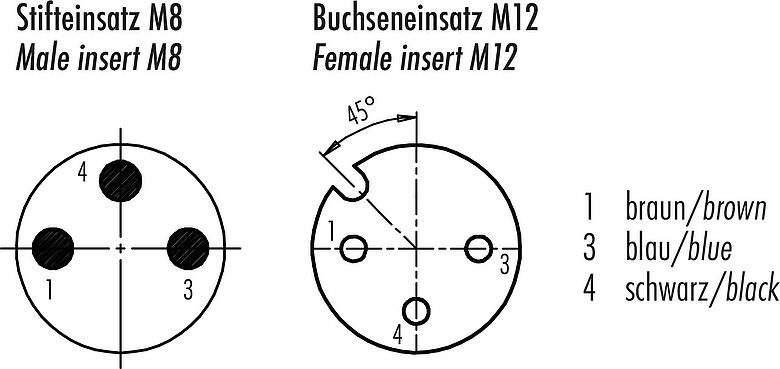

| Konstrukcja złączy | Męskie złącze kablowe proste - żeńskie złącze kablowe kątowe |
| Typ standardowy |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| Długość kabla | 2 m (Standardowo 1 m i 2 m. Inne długości są dostępne na zamówienie). |
| Wersja | Kabel łączący |
| System blokady złączy | śruba |
| Obtrysk na kablu | formowane wtryskowo na kablu |
| Stopień ochrony | IP67 |
| Przekrój przewodu | 0,34 mm² / AWG 24 |
| Zakres temperatur od/do | -25 °C / 85 °C |
| Ilość cykli łączenia | > 100 cykli łączenia |
| Informacje dodatkowe | z diodą PNP |
| Waga (gr) | 41.00 |
| Numer taryfy celnej | 85444290 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 30 V |
| Znamionowe napięcie udarowe | 800 V |
| Prąd znamionowy | 4,0 A |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | II |
| Grupa materiałowa | II |
| Zgodność z EMV | nieekranowany |
Materiał
więcejmniej| Materiał styków | PUR |
| Materiał korpusu styków | PUR |
| Materiał styku | CuZn (mosiądz) / CuSn (brąz) |
| Pokrycie styku | Au (złoto) |
| Materiał elementu blokującego | Odlew cynkowy, niklowany |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numer SCIP | 7246cd6e-4d02-4e96-85c2-9a8391b11771 |
Klasyfikacje
więcejmniej| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Deklaracje zgodności
więcejmniej| Dyrektywa RoHS | 2011/65/EU (EN 50581:2012) |
Dane dotyczące kabla
więcejmniej| Konstrukcja kabla | |
| Średnica kabla | 4,5 mm |
| Przekrój żyły | 3 x 0,25 mm² |
| Materiał powłoki | PUR |
| Izolacja przewodów | PVC |
| Budowa pojedynczej żyły | 32 x 0,10 mm |
| Kolor kabla | czarny |
| Właściwości elektryczne | |
| Rezystancja żyły | 72 Ω/Km (20°C) |
| Właściwości mechaniczne | |
| Promień gięcia dla kabla nieruchomego | ≥ 10 x Ø |
| Właściwości termiczne | |
| Zakres temperatur dla kabla w ruchu od/do | -20 °C / 80 °C |
| Zakres temperatur dla kabla w spoczynku od/do | -40 °C / 80 °C |
| Inne cechy | |
| Bezhalogenowy | nie |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 60 cNm).
