Ordinazione no: 99 0641 10 05

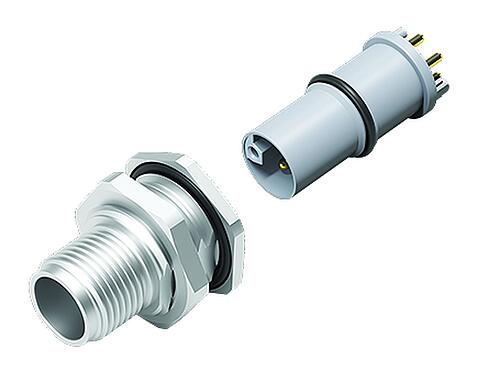

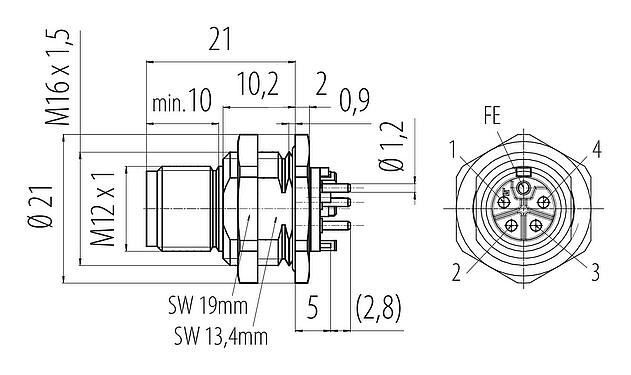

M12 Male panel mount connector, Contacts: 4+FE, unshielded, THR, IP67, UL 2238, M16x1.5, Rear mounting
M12-L, series 823, Automation Technology - Voltage and Power Supply
Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 99 0641 10 05 |
| Design del connettore | Male panel mount connector |
| Tipo Standard | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Kódolás | L-coded |
| Versione | Connector pin straight |
| Sistema di bloccaggio del connettore | M12x1 |
| Terminazione | THR |
| Grado di protezione | IP67 |
| Intervallo di temperatura da/a | -40 °C / 105 °C |
| Funzionamento meccanico | > 100 Mating cycles |
| Peso (gr) | 16.62 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 63 V |
| Tensione nominale d'impulso | 1500 V |
| Corrente nominale | 16.0 A |
| Resistenza d'isolamento | > 10¹0 Ω |
| Categoria di sovratensione | III |
| Gruppo di materiali | II |
| Conformità EMC | unshielded |
Materiale
piùless| Materiale dell'alloggiamento | Zinc die-cast nickel-plated |
| Materiale del corpo del contatto | PA (UL94 V-0) |
| Materiale di contatto | CuZn (brass) / CuSn (bronze) |
| Placcatura del contatto | Au (gold) |
| Materiale di bloccaggio | Zinc die-cast nickel-plated |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS presenti | 39661207-49d4-4644-957c-a8aacc10fd2d |
Autorizzazioni/approvazioni
piùless| Approvals | UL 2238 |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
- Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
