M12-L
M12 Connettore angolare maschio, Numero poli: 4+FE, 8,0-13,0 mm, non schermato, morsetto a vite, IP67, M12x1,0, per l'alimentazione elettrica, UL 2237 in preparazione, con connessione PE

Illustrazione 99 0639 370 05 - M12 Connettore angolare maschio, Numero poli: 4+FE, 8,0-13,0 mm, non schermato, morsetto a vite, IP67, M12x1,0, per l'alimentazione elettrica, UL 2237 in preparazione, con connessione PE — Illustrazione

Curva di declassamento 99 0639 370 05 - M12 Connettore angolare maschio, Numero poli: 4+FE, 8,0-13,0 mm, non schermato, morsetto a vite, IP67, M12x1,0, per l'alimentazione elettrica, UL 2237 in preparazione, con connessione PE — Curva di declassamento

Curva di declassamento 99 0639 370 05 - M12 Connettore angolare maschio, Numero poli: 4+FE, 8,0-13,0 mm, non schermato, morsetto a vite, IP67, M12x1,0, per l'alimentazione elettrica, UL 2237 in preparazione, con connessione PE — Curva di declassamento

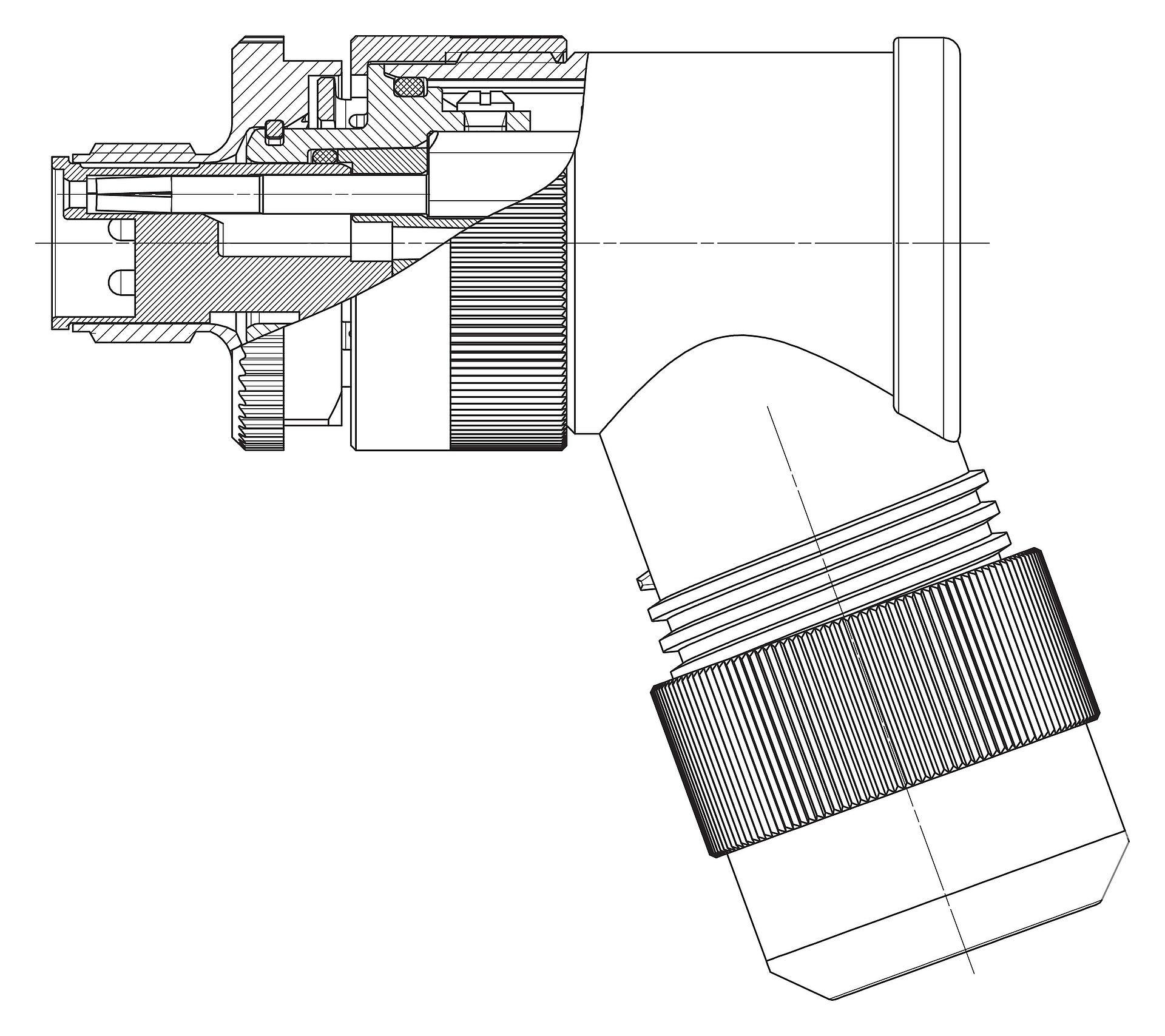

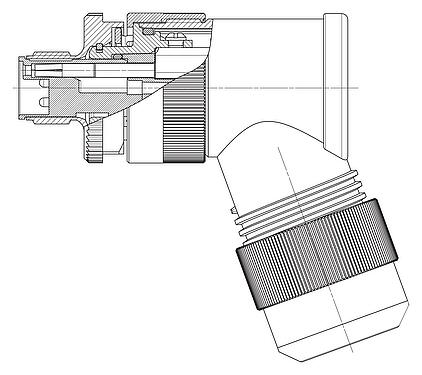

Disegno in scala 99 0639 370 05 - M12 Connettore angolare maschio, Numero poli: 4+FE, 8,0-13,0 mm, non schermato, morsetto a vite, IP67, M12x1,0, per l'alimentazione elettrica, UL 2237 in preparazione, con connessione PE — Disegno in scala

Disegno in scala 99 0639 370 05 - M12 Connettore angolare maschio, Numero poli: 4+FE, 8,0-13,0 mm, non schermato, morsetto a vite, IP67, M12x1,0, per l'alimentazione elettrica, UL 2237 in preparazione, con connessione PE — Disegno in scala

Istruzioni di montaggio 99 0639 370 05 - M12 Connettore angolare maschio, Numero poli: 4+FE, 8,0-13,0 mm, non schermato, morsetto a vite, IP67, M12x1,0, per l'alimentazione elettrica, UL 2237 in preparazione, con connessione PE — Istruzioni di montaggio

Disposizione dei contatti (lato connessione) 99 0639 370 05 - M12 Connettore angolare maschio, Numero poli: 4+FE, 8,0-13,0 mm, non schermato, morsetto a vite, IP67, M12x1,0, per l'alimentazione elettrica, UL 2237 in preparazione, con connessione PE — Disposizione dei contatti (lato connessione)

Numero d'ordine	99 0639 370 05
Design del connettore	Connettore angolare maschio
Tipo Standard	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Versione	Connettore maschio angolato
Sistema di bloccaggio del connettore	a vite
Terminazione	morsetto a vite
Grado di protezione	IP67
Sezione trasversale	max. 1,50 mm² con ghiera / max. 2,50 mm² senza ghiera / AWG 16 con ghiera / AWG 14 senza ghiera
Uscita cavo	8,0-13,0 mm
Intervallo di temperatura da/a	-40 °C / 105 °C
Funzionamento meccanico	> 100 cicli di accoppiamento
Informazioni supplementari	UL 2237 in preparazione con connessione PE
Peso (gr)	52.11
Numero di tariffa doganale	85369010
Paese di origine	DE

Tensione nominale	63 V
Tensione nominale d'impulso	1500 V
Tensione nominale d'impulso UL	1500 V
Corrente nominale	12 A (a 1,5 mm²/AWG 16) / 16 A (a 2,5 mm²/AWG 14)
Resistenza d'isolamento	> 10¹⁰ Ω
Grado di inquinamento	3
Categoria di sovratensione	III
Gruppo di materiali	I
Conformità EMC	non schermato

Materiale dell'alloggiamento	PA
Materiale del corpo del contatto	PA (UL94 V-0)
Materiale di contatto	CuZn (ottone)
Placcatura del contatto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Numero SCIP	ed6d73c4-a552-47ce-873d-710dae2f0a50

ETIM 9.0	EC002635

Direttiva Bassa Tensione	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
