  4. M8 Connettore angolare femmin, Numero poli: 8, non schermato, stampato sul cavo, IP67, UL, PUR, nero, 8 x 0,25 mm², Acciaio inox, 2 m
Ordinazione no: 77 3708 0000 50008-0200

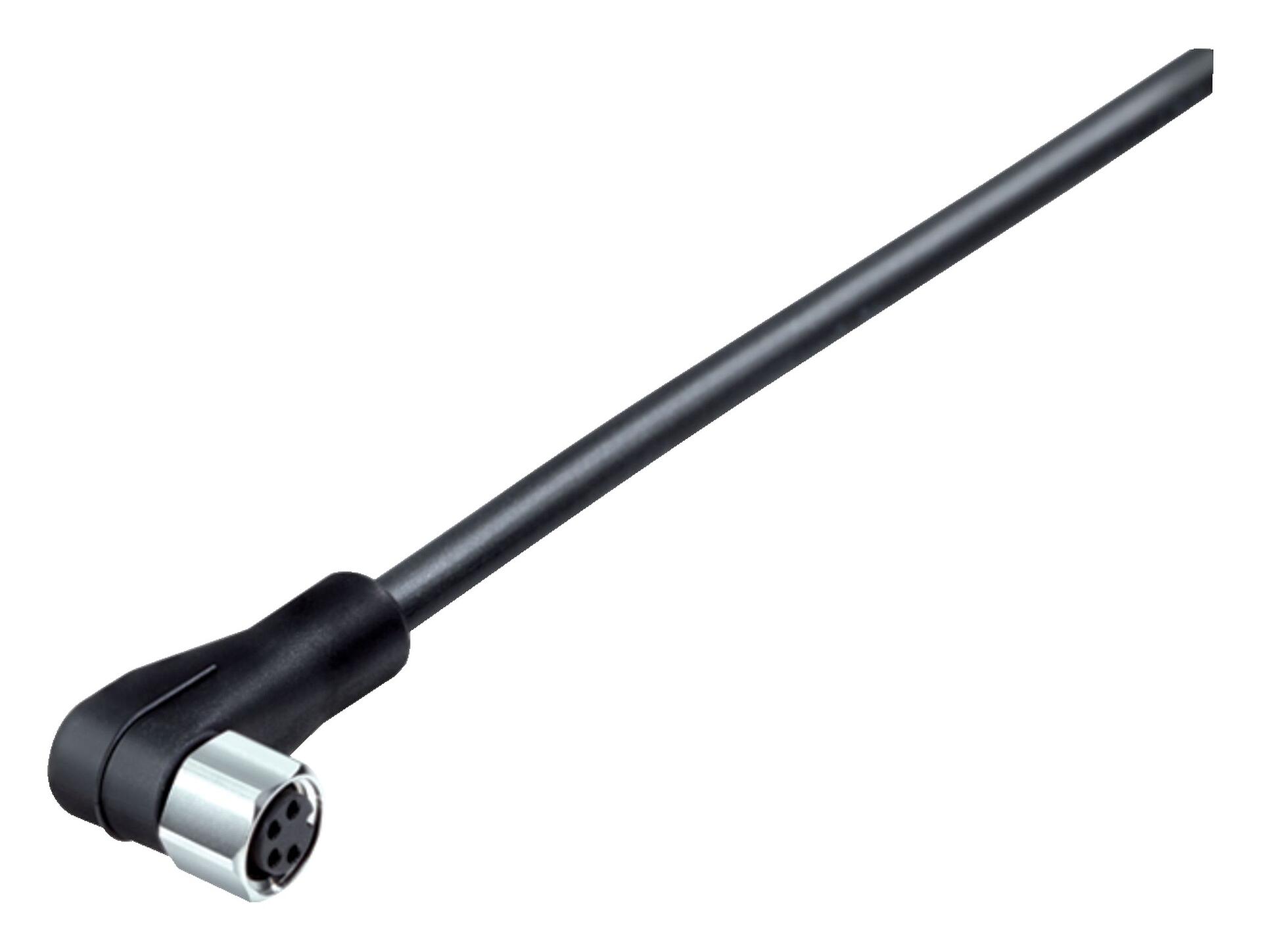

M8 Connettore angolare femmin, Numero poli: 8, non schermato, stampato sul cavo, IP67, UL, PUR, nero, 8 x 0,25 mm², Acciaio inox, 2 m

M8, serie 718, Tecnologia dell'automazione - sensori e attuatori
Questo plugin è disponibile solo se hai fatto il login!
(Standard 2 m e 5 m. Altre lunghezze sono disponibili su richiesta).
Confronta il prodotto
Downloads
Caratteristiche generali
piùless
Numero d'ordine 77 3708 0000 50008-0200
Design del connettore Connettore angolare femmin
Tipo Standard DIN EN 61076-2-104
Lunghezza del cavo 2 m (Standard 2 m e 5 m. Altre lunghezze sono disponibili su richiesta).
Versione Connettore femmina angolato
Sistema di bloccaggio del connettore a vite
Terminazione stampato sul cavo
Grado di protezione IP67
Sezione trasversale 0,25 mm² / AWG 24
Intervallo di temperatura da/a -25 °C / 85 °C
Funzionamento meccanico > 100 cicli di accoppiamento
Informazioni supplementari Acciaio inox
Peso (gr) 105.00
Numero di tariffa doganale 85444290
Paese di origine DE
Tensione nominale 30 V
Tensione nominale d'impulso 800 V
Corrente nominale 1,5 A
Grado di inquinamento 3
Categoria di sovratensione II
Gruppo di materiali II
Conformità EMC non schermato
Materiale dell'alloggiamento PUR
Materiale del corpo del contatto PUR
Materiale di contatto CuSn (bronzo)
Placcatura del contatto Au (oro)
Materiale di bloccaggio Acciaio inox
REACH SVHC CAS 7439-92-1 (Lead)
Numero SCIP 7a477ed0-b6a5-4993-acf0-4a6e725b9c28
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Direttiva RoHS 2011/65/EU (EN 50581:2012)
Dati del cavo
piùless
Struttura del cavo
Diametro del cavo 6,0 mm
Sezione trasversale 8 x 0,25 mm²
Guaina del cavo PUR
Isolamento cavo singolo PP9Y senza alogeni
Struttura cavo singolo 32 x 0,10 mm
Colore del cavo nero
Proprietà meccaniche
Raggio di curvatura del cavo fisso ≥ 5 x Ø
Raggio di curvatura del cavo mobile ≥ 10 x Ø
Cicli di piegatura > 2 milioni
Accelerazione permessa 5 m/s²
Distanza di spostamento, orizzontale 5 m/s² -> 5 m
Distanza di spostamento, verticale 5 m/s² -> 2 m
Velocità di traslazione ≤ 200 m/min (5 m di distanza orizzontale)
Proprietà termiche
Intervallo di temperatura cavo in movimento da/a -25 °C / 80 °C
Campo di temperatura cavo fisso da/a -50 °C / 80 °C
Altre caratteristiche
Senza alogeni
Avvisi di sicurezza
  1. Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
  2. I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
  3. Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
  4. I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
  5. L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
  6. I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
  7. Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
  8. Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 40 cNm)
