  4. M12 Connettore angolare femmin, Numero poli: 12, 6,0-8,0 mm, non schermato, saldare, IP67, UL
Ordinazione no: 99 0492 52 12

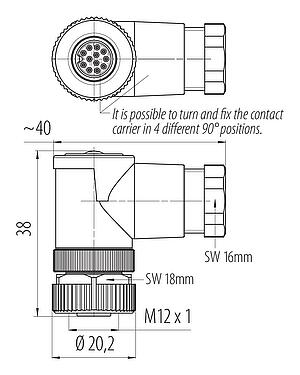

M12 Connettore angolare femmin, Numero poli: 12, 6,0-8,0 mm, non schermato, saldare, IP67, UL

M12-A, serie 713, Tecnologia dell'automazione - sensori e attuatori
Questo plugin è disponibile solo se hai fatto il login!
Confronta il prodotto
Downloads
Caratteristiche generali
piùless
Numero d'ordine 99 0492 52 12
Design del connettore Connettore angolare femmin
Tipo Standard DIN EN 61076-2-101
Versione Connettore femmina angolato
Sistema di bloccaggio del connettore a vite
Terminazione saldare
Grado di protezione IP67
Sezione trasversale max. 0,25 mm² / AWG 24
Uscita cavo 6,0-8,0 mm
Torsione 90° (4 opzioni di codifica)
Intervallo di temperatura da/a -40 °C / 85 °C
Funzionamento meccanico > 100 cicli di accoppiamento
Peso (gr) 23.51
Numero di tariffa doganale 85369010
Paese di origine DE
Tensione nominale 30 V
Tensione nominale d'impulso 800 V
Corrente nominale 1,5 A (2 A UL)
Resistenza d'isolamento > 108 Ω
Grado di inquinamento 3
Categoria di sovratensione II
Gruppo di materiali III
Conformità EMC non schermato
Materiale dell'alloggiamento PA
Materiale del corpo del contatto PA
Materiale di contatto CuSn (bronzo)
Placcatura del contatto Au (oro)
Materiale di bloccaggio Pressofusione di zinco placcato
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
Numero SCIP 04a2e0ff-4c58-44ea-89c8-6d8efcb7123a
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Avvisi di sicurezza
  1. Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
  2. I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
  3. Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
  4. I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
  5. L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
  6. I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
  7. Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
  8. Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
