Ordinazione no: 09 6520 000 12

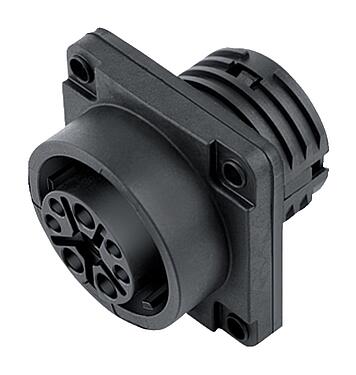

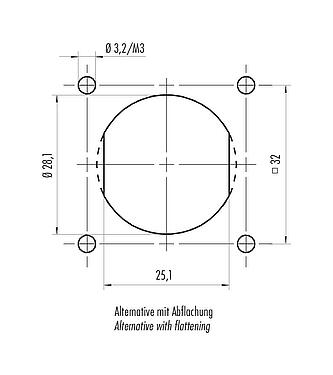

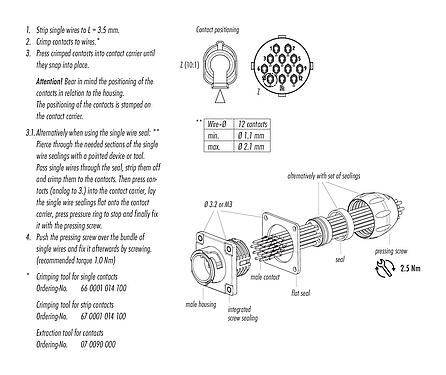

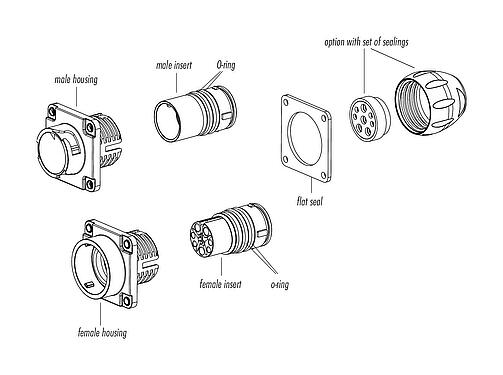

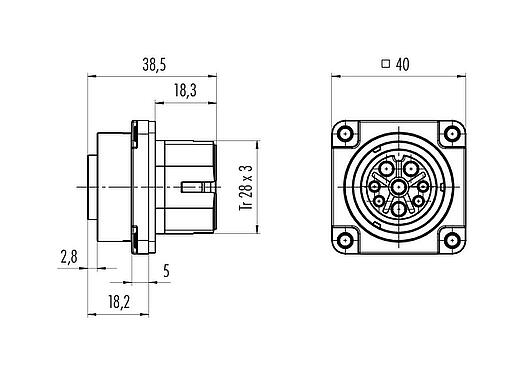

Bayonet Female panel mount connector, Contacts: 12, unshielded, crimping (Crimp contacts must be ordered separately), IP68/IP69K, UL 2238, VDE, Front mounting, UV resistant
Bayonet HEC, series 696, Power Connectors
Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 09 6520 000 12 |
| Design del connettore | Female panel mount connector |
| Versione | Connector socket straight |
| Sistema di bloccaggio del connettore | Bayonet |
| Terminazione | crimping (Crimp contacts must be ordered separately) |
| Grado di protezione | IP68/IP69K |
| Sezione del collegamento | click here for more info |
| Intervallo di temperatura da/a | -40 °C / 100 °C |
| Funzionamento meccanico | > 500 Mating cycles |
| Peso (gr) | 30.29 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 250 V |
| Tensione nominale d'impulso | 4000 V |
| Corrente nominale | 5.0 A |
| Resistenza d'isolamento | > 108 Ω |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo di materiali | I |
| Conformità EMC | unshielded |
Materiale
piùless| Materiale dell'alloggiamento | PA |
| Materiale del corpo del contatto | PA |
| Materiale di contatto | depending on crimp contact (accessory) |
| Placcatura del contatto | depending on crimp contact (accessory) |
| Materiale di bloccaggio | PA |
| REACH SVHC |
None (No pollutants) |
| PFAS presenti | SCIP-number not available |
Autorizzazioni/approvazioni
piùless| Approvals | UL 2238, VDE |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
