Cikkszám: 76 1031 1011 00008-0200

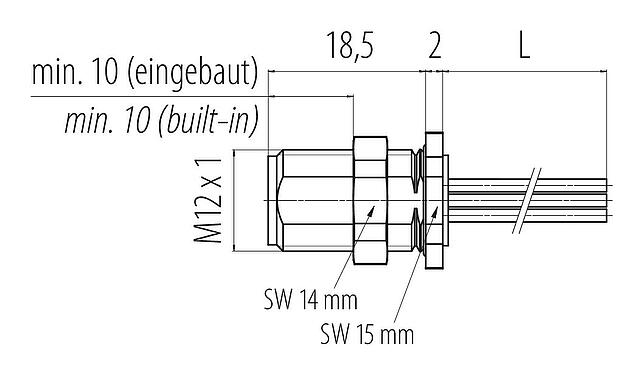

M12 Male panel mount connector, Contacts: 8, unshielded, single wires, IP68, UL 2238, M12x1.0, Rear mounting
M12-A, series 763, Automation Technology - Sensors and Actuators
Általános jellemzők
továbbkevesebb| Alkatrész sz. | 76 1031 1011 00008-0200 |
| Csatlakozó kialakítása | Male panel mount connector |
| Programmazione | A-coded |
| Vezeték hossza | 0.2 m (Standard 0.2 m. Other lengths are available on request). |
| Verzió | Panel mount Connectors |
| Rögzítés módja | screw |
| Csatlakoztatás típusa | single wires |
| Védelmi szint | IP68 |
| Csatlakozási keresztmetszet | 0.25 mm² / AWG 24 |
| Hőmérséklet tartomány tól/ig | -40 °C / 85 °C |
| Mechanikus élettartam | > 100 Mating cycles |
| Tömeg (gr) | 15.65 |
| Vámtarifaszám | 85369010 |
| Származási ország | DE |
Elektromos paraméterek
továbbkevesebb| Névleges feszültség | 30 V |
| Névleges impulzusfeszültség | 800 V |
| Névleges áramerősség | 2.0 A |
| Szigetelési ellenállás | > 108 Ω |
| Szennyezettségi fok | 3 |
| Túlfeszültség kategória | II |
| Anyagcsoport | II |
| EMV megfelelőség | unshielded |
| Feszültség | 650 V DC |
Anyag
továbbkevesebb| A ház anyaga | CuZn (Brass nickel plated) |
| Az érintkező test anyaga | PA |
| Érintkező anyaga | CuZn (brass) |
| Érintkező bevonat | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Jelen lévő PFAS | 638fd8a8-f252-4160-8082-5ca988743def |
Adatok a sodrott huzalokról
továbbkevesebb| A vezeték szerkezete | |
| Keresztmetszet (mm²) | 8 x 0.25 mm² |
| Keresztmetszet (AWG) | 8 x AWG 24 |
| Vezetékátmérő | 1,5 mm |
| Vezetékszínek |

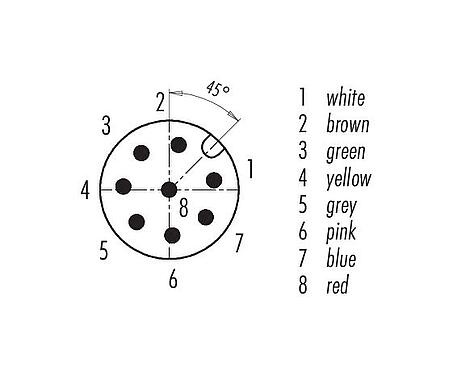

white brown green yellow grey pink blue red |
| Köpeny anyaga | PVC |
| Vezeték anyaga | Cu (tinned) |
| Vezeték szerkezete | 7 x 0.203 mm |
| Elektromos tulajdonságok | |
| Névleges feszültség | 300 V |
| Névleges lökőfeszültség | 3000 V |
| Vezeték ellenállása | 90 Ω/Km (20°C) |
| Szigetelési ellenállás | 20.0 MΩ/Km (20 °C) |
| Hőtulajdonságok | |
| Hőmérséklet-tartomány vezeték mozgás közben / -tól / -ig (°C) | -10 °C / 105 °C |
| Hőmérséklet-tartomány vezeték rögzítve / -tól (°C) | -30 °C / 105 °C |
Tanúsítások
továbbkevesebb| Tanúsítások | UL 2238 |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
- The protection class specification applies on condition that the four mounting holes are made as blind holes.
