Cikkszám: 79 9723 100 08

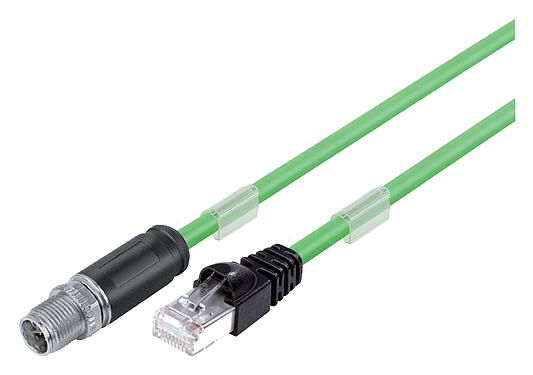

M12/RJ45 Connecting cable male cable connector - RJ45 connector, Contacts: 8, shielded, moulded on the cable, IP67, UL, PUR, green, AWG 26/7, 10 m
M12-X, series 876, Automation Technology - Data Transmission
Általános jellemzők
továbbkevesebb| Alkatrész sz. | 79 9723 100 08 |
| Csatlakozó kialakítása | Connecting cable male cable connector - RJ45 connector |
| Szabványos típus | DIN EN 61076-2-109 |
| Programmazione | X-coded |
| Kábelhosszúság | 10 m (Other lengths are available on request.) |
| Verzió | Double ended cordsets |
| Rögzítés módja | screw |
| Csatlakoztatás típusa | moulded on the cable |
| Védelmi szint |
IP67 IP20 |
| Csatlakozási keresztmetszet | 0.14 mm² / AWG 26/7 |
| Hőmérséklet tartomány tól/ig | -40 °C / 85 °C |
| Mechanikus élettartam | > 100 Mating cycles |
| Tömeg (gr) | 431.14 |
| Vámtarifaszám | 85444290 |
Elektromos paraméterek
továbbkevesebb| Névleges feszültség | 50 V (AC) / 60 V (DC) |
| Névleges áramerősség | 0.5 A |
| Szigetelési ellenállás | > 108 Ω |
| Szennyezettségi fok | 3 |
| Átviteli arány | CAT 6A |
| Túlfeszültség kategória | II |
| Anyagcsoport | II |
| EMV megfelelőség | shielded |
| Pajzs csatlakozás | Shield on the threaded ring |
Anyag
továbbkevesebb| A ház anyaga | PUR |
| Az érintkező test anyaga | PA |
| Érintkező anyaga | CuZn (brass) |
| Érintkező bevonat | Au (gold) |
| Záró anyag | Zinc die-cast nickel-plated |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Jelen lévő PFAS | ac4ca8da-ced9-435a-a39f-07a33ed8a541 |
Szűrés kábeladatok alapján
továbbkevesebb| A kábel felépítése | |
| Kábel átmérő | 6.2 mm |
| Keresztmetszet | AWG 26/7 |
| Kábelköpeny típus | PUR |
| Szigetelés egy vezetékes | PE |
| Egy vezetékes szerkezet | 8 x 0.14 mm |
| Kábel színe | green |
| Mechanikai tulajdonságok | |
| Hajlítási sugarú kábel rögzítve | ≥ 8 x Ø |
| Termikus tulajdonságok | |
| Hőmérséklet-tartomány kábel mozgatva innen/felé | -10 °C / 60 °C |
| Hőmérséklet-tartomány kábel rögzítve tól/hoz | -40 °C / 85 °C |
| Más funkciók | |
| Halogén mentes | yes |
Tanúsítások
továbbkevesebb| Tanúsítások | UL |
Osztályozások
továbbkevesebb| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Megfelelőségi nyilatkozatok
továbbkevesebb| RoHS irányelv | EN IEC 63000:2018 |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
