Cikkszám: 77 4529 0000 50704-0500

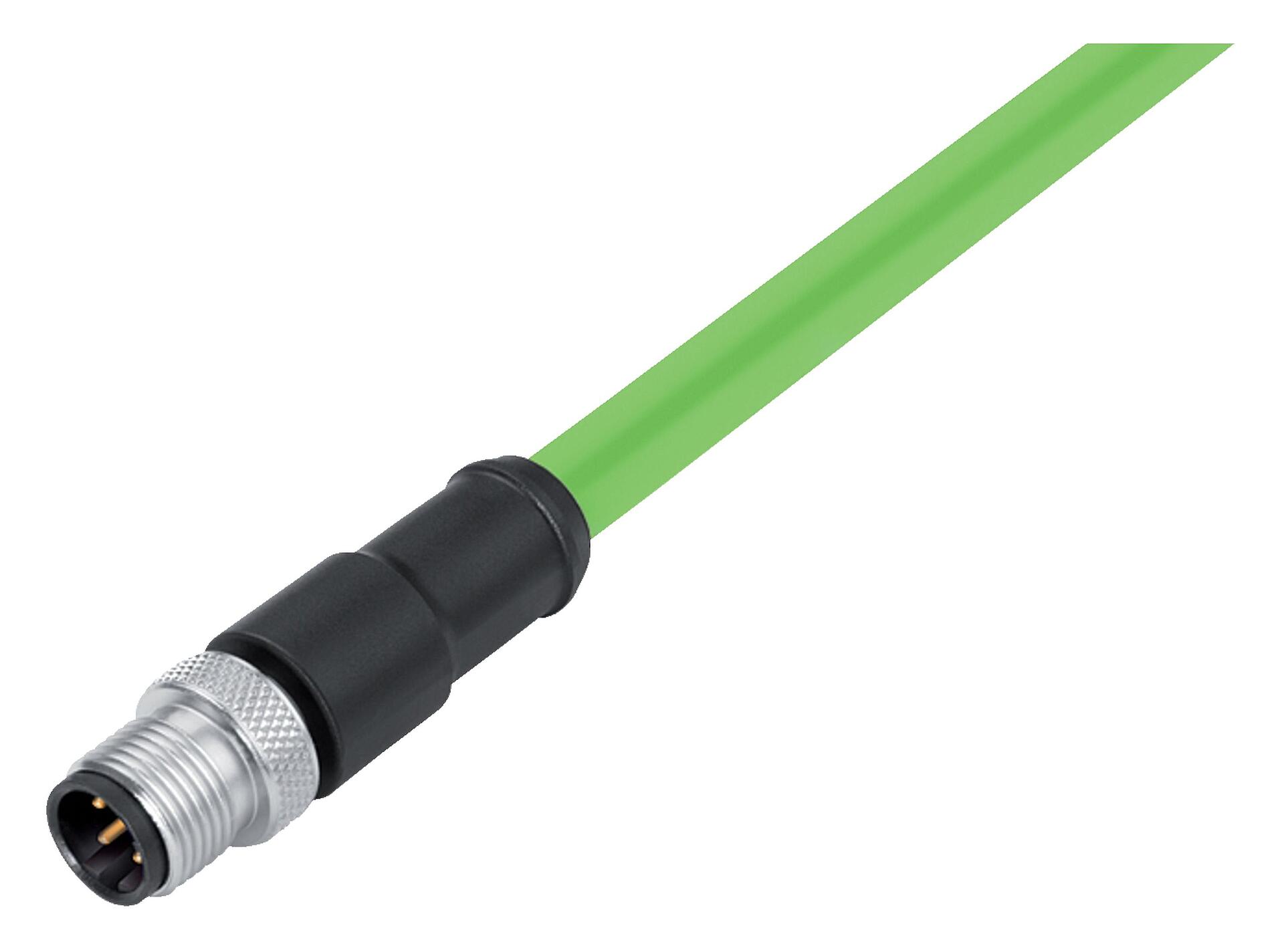

M12 Kábelre szerelhető csatlakozó, : 4, árnyékolatlan, kábelre öntött, IP67, UL, Profinet/Ethernet CAT5e, PUR, zöld, 4 x AWG 22, 5 m
M12-D, Sorozat 876, Automatizálási technológia - adatátvitel
Általános jellemzők
többkevesebb| Alkatrész sz. | 77 4529 0000 50704-0500 |
| Csatlakozó kialakítása | Kábelre szerelhető csatlakozó |
| Szabványos típus | DIN EN 61076-2-101 |
| Kábelhosszúság | 5 m (Standard 2 m és 5 m. Kérésre más hosszúságok is rendelhetők). |
| Verzió | egyenes tűs csatlakozó |
| Csatlakozó reteszelő rendszer | csavar |
| Felmondás | kábelre öntött |
| Védettségi fok | IP67 |
| Keresztmetszeti terület | 1 x 4 x AWG 22 |
| Hőmérséklet tartomány tól/ig | -40 °C / 85 °C |
| Mechanikus működés | > 100 csatlakoztatási ciklus |
| Súly (gr) | 77.40 |
| Vámtarifaszám | 85444290 |
| Származási ország | DE |
Elektromos paraméterek
többkevesebb| Névleges feszültség | 250 V |
| Névleges impulzusfeszültség | 2500 V |
| Névleges áram | 4,0 A |
| Szigetelési ellenállás | > 1010 Ω |
| Szennyezettségi fok | 3 |
| Átviteli arány | CAT 5 |
| Túlfeszültség kategória | II |
| Anyagcsoport | I |
| EMV megfelelőség | árnyékolatlan |
| Pajzs csatlakozás | Pajzs a gyűrűs anyán |
Anyag
többkevesebb| A ház anyaga | PUR |
| Az érintkező test anyaga | PUR |
| Érintkező bevonat | Au (arany) |
| Záró anyag | Cink öntvény nikkelezett |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP szám | 5071ff00-92e3-4070-8a9d-1d6fa29cc03e |
Felhatalmazás/jóváhagyások
többkevesebb| Engedélyek | UL |
Osztályozások
többkevesebb| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Megfelelőségi nyilatkozatok
többkevesebb| Kisfeszültségű irányelv | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| RoHS irányelv | 2011/65/EU (EN 50581:2012) |
Szűrés kábeladatok alapján
többkevesebb| A kábel felépítése | |
| Kábel típusa | Profinet/Ethernet CAT5e |
| Kábel átmérő | 6,7 mm |
| Keresztmetszet | 4 x AWG 22 |
| Kábelköpeny típus | PUR |
| Szigetelés egy vezetékes | Poliolefinek |
| Egy vezetékes szerkezet | AWG 22/7 |
| Kábel színe | zöld |
| Elektromos tulajdonságok | |
| Vezető ellenállás | 55 Ω/Km (20°C) |
| Mechanikai tulajdonságok | |
| Hajlítási sugarú kábel rögzítve | ≥ 5 x Ø |
| Hajlítási sugarú kábel mozgatható | ≥ 15 x Ø |
| Hajlítási ciklusok | 2 millió |
| Megengedett gyorsulás | max. 2 m/s² |
| Utazási távolság, vízszintes | 5 m/s²-nél -> 5 m |
| Utazási távolság, függőleges | 5 m/s²-nél -> 5 m |
| Utazási sebesség | ≤ 200 m/min (5 m vízszintes távolság) |
| Termikus tulajdonságok | |
| Hőmérséklet-tartomány kábel mozgatva innen/felé | -20 °C / 60 °C |
| Hőmérséklet-tartomány kábel rögzítve tól/hoz | -40 °C / 80 °C |
| Más funkciók | |
| Halogén mentes | Igen |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
