Cikkszám: 99 0437 165 05

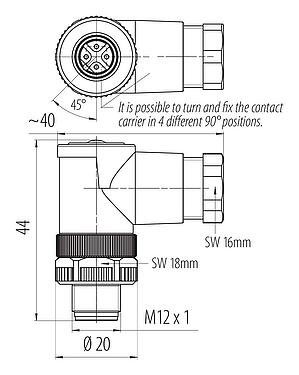

M12 Szögdugó, : 5, 6,0-8,0 mm, árnyékolható, csavaros rögzítés, IP67
M12-B, Sorozat 715, Automatizálási technológia - adatátvitel
Általános jellemzők
többkevesebb| Alkatrész sz. | 99 0437 165 05 |
| Csatlakozó kialakítása | Szögdugó |
| Verzió | Csatlakozócsap ferde |
| Csatlakozó reteszelő rendszer | csavar |
| Felmondás | csavaros rögzítés |
| Védettségi fok | IP67 |
| Keresztmetszeti terület | max. 0,75 mm² / AWG 18 |
| Kábel kimenet | 6,0-8,0 mm |
| Hőmérséklet tartomány tól/ig | -40 °C / 85 °C |
| Mechanikus működés | > 50 csatlakoztatási ciklus |
| Súly (gr) | 18.88 |
| Vámtarifaszám | 85369010 |
| Származási ország | HU |
Elektromos paraméterek
többkevesebb| Névleges feszültség | 60 V |
| Névleges impulzusfeszültség | 1500 V |
| Névleges áram | 4,0 A |
| Szigetelési ellenállás | ≥ 1010 Ω |
| Szennyezettségi fok | 3 |
| Túlfeszültség kategória | II |
| Anyagcsoport | III |
| EMV megfelelőség | árnyékolható |
Anyag
többkevesebb| A ház anyaga | PA |
| Az érintkező test anyaga | PA |
| Érintkezés anyaga | CuZn (sárgaréz) |
| Érintkező bevonat | CuSnZn (Optalloy) |
| Záró anyag | PA |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| SCIP szám | ea52c968-6779-4dd8-869e-d5e4341a9478 |
Osztályozások
többkevesebb| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
