RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m

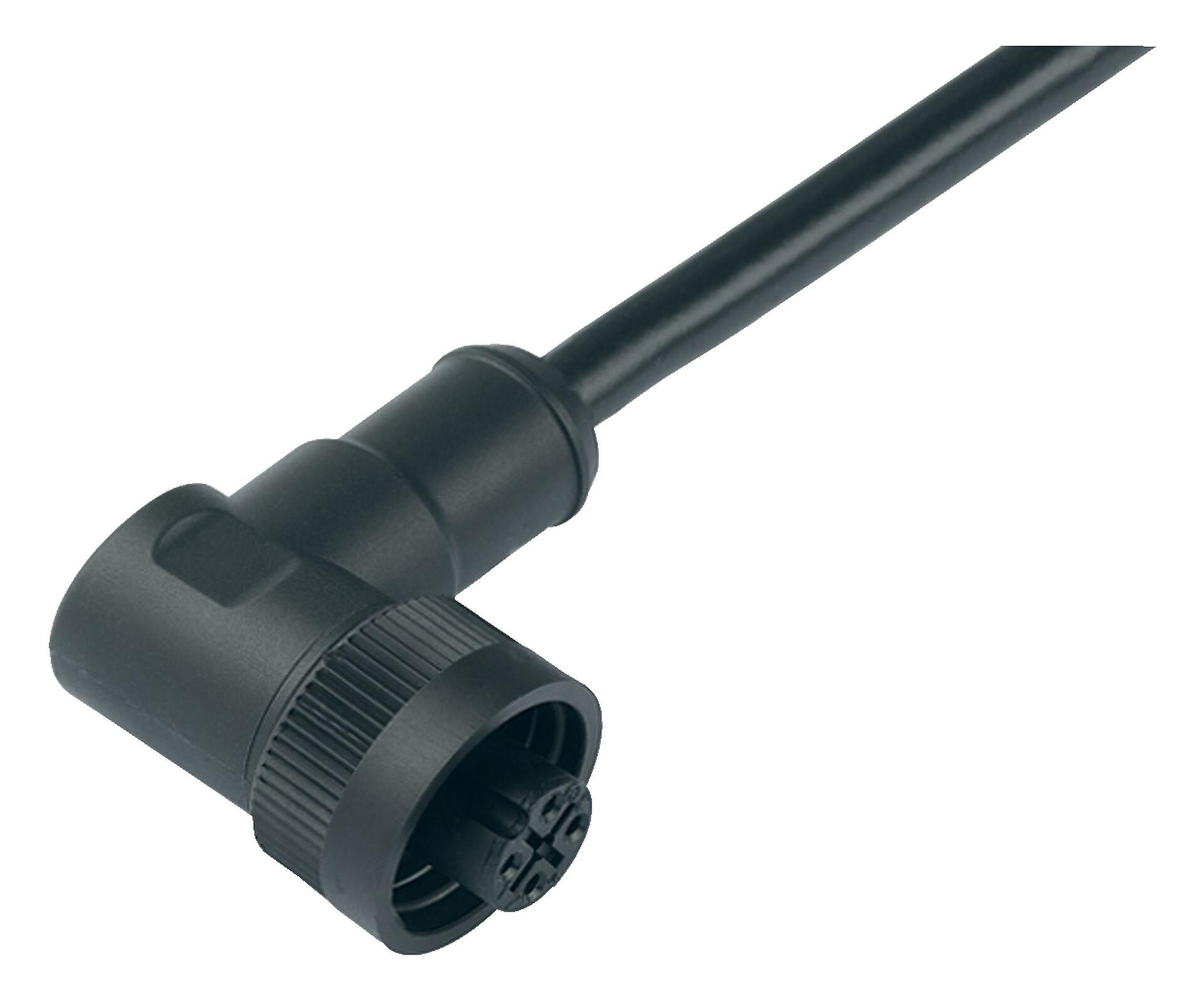

Illustration 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Illustration

Vue 3D 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Vue 3D

Courbe de déclassement 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Courbe de déclassement

Dessin coté 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Dessin coté

Disposition des contacts (Côté plug-in) 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Disposition des contacts (Côté plug-in)

Référence	79 0234 20 04
Design du connecteur	Connecteur femelle coudé
Longueur du câble	2 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version	Connecteur d‘angle femelle
Verrouillage du connecteur	visser
Connexion	surmoulé sur le câble
Indice de protection	IP67
Aire de section transversale	1,50 mm² / AWG 16
Plage de températures de/à	-25 °C / 80 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	280.50
Numéro de tarif douanier	85444290
Pays d'origine	DE

Tension nominale	400 V
Tension de choc nominale	6000 V
Courant nominal (40 °C)	16,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du corps de contact	PA12
Matériau du contact	CuZn (laiton)
Revêtement du contact	Ag (argent)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	cf189ba5-e5f0-44c3-9d01-f4a238430b8b

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Structure du câble
Diamètre de câble	8,6 mm
Section transversale	4 x 1,50 mm²
Matériau de la gaine	PVC
Isolation du toron	PVC
Structure du toron	28 x 0,25 mm
Couleur du câble	noir
Propriétés mécaniques
Rayon de courbure de câble fixe	≥ 7,5 x Ø
Rayon de courbure de câble mobile	≥ 15 x Ø
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-5 °C / 80 °C
Plage de temp. câble fixe de/à	-20 °C / 80 °C
Autres caractéristiques
Sans halogène	non

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
