M16 Embase femelle, Contacts: 16, non blindé, THT, IP40, vissé à l'avant

Illustration 09 0340 90 16 - M16 Embase femelle, Contacts: 16, non blindé, THT, IP40, vissé à l'avant — Illustration

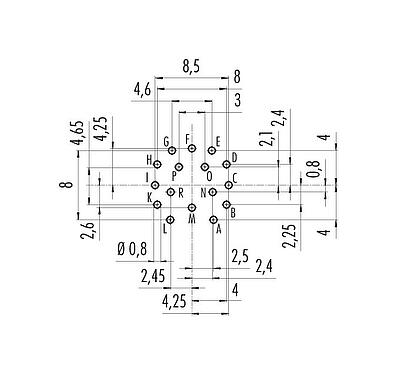

Disposition du conducteur 09 0340 90 16 - M16 Embase femelle, Contacts: 16, non blindé, THT, IP40, vissé à l'avant — Disposition du conducteur

Dessin des composants 09 0340 90 16 - M16 Embase femelle, Contacts: 16, non blindé, THT, IP40, vissé à l'avant — Dessin des composants

Dessin coté 09 0340 90 16 - M16 Embase femelle, Contacts: 16, non blindé, THT, IP40, vissé à l'avant — Dessin coté

Instructions de montage / Découpe du panneau 09 0340 90 16 - M16 Embase femelle, Contacts: 16, non blindé, THT, IP40, vissé à l'avant — Instructions de montage / Découpe du panneau

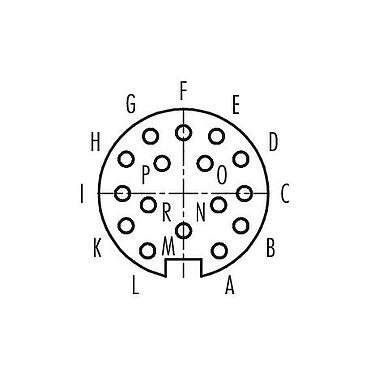

Disposition des contacts (Côté plug-in) 09 0340 90 16 - M16 Embase femelle, Contacts: 16, non blindé, THT, IP40, vissé à l'avant — Disposition des contacts (Côté plug-in)

Référence	09 0340 90 16
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP40
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	9.12
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	500 V
Courant nominal (40 °C)	3,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	I
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	a565e017-8741-41b7-a634-4d37b9c10eab

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
