M9 Embase femelle, Contacts: 7, non blindé, THT, IP67

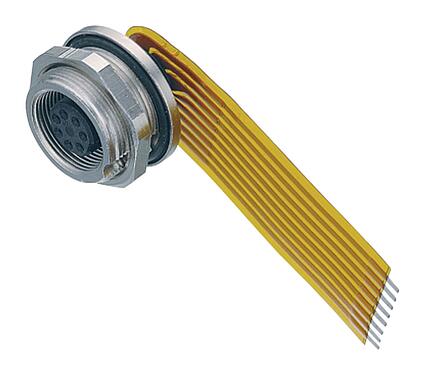

Illustration 09 0424 65 07 - M9 Embase femelle, Contacts: 7, non blindé, THT, IP67 — Illustration

Vue 3D 09 0424 65 07 - M9 Embase femelle, Contacts: 7, non blindé, THT, IP67 — Vue 3D

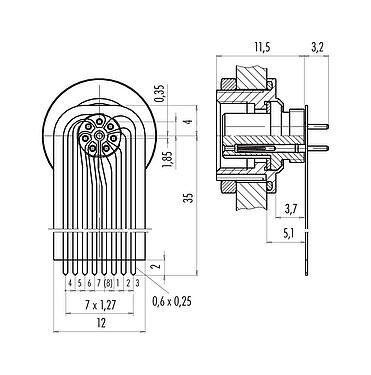

Connexion & dimensions 09 0424 65 07 - M9 Embase femelle, Contacts: 7, non blindé, THT, IP67 — Connexion & dimensions

Dessin coté 09 0424 65 07 - M9 Embase femelle, Contacts: 7, non blindé, THT, IP67 — Dessin coté

Instructions de montage / Découpe du panneau 09 0424 65 07 - M9 Embase femelle, Contacts: 7, non blindé, THT, IP67 — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 0424 65 07 - M9 Embase femelle, Contacts: 7, non blindé, THT, IP67 — Disposition des contacts (Côté plug-in)

Référence	09 0424 65 07
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP67
Aire de section transversale	0,14 mm² / AWG 26
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	5.60
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	125 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	1,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du corps de contact	PA (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	cded9c0a-14a1-431e-b01d-0f0966066cfb

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.

Téléchargements

Fiche technique

Fiche technique 09 0424 65 07
