  4. M12 Embase mâle, Contacts: 3+PE, non blindé, pince à visser, IP68, UL, VDE, M20x1,5, pour l'alimentation électrique
Référencee: 99 0693 500 04

M12 Embase mâle, Contacts: 3+PE, non blindé, pince à visser, IP68, UL, VDE, M20x1,5, pour l'alimentation électrique

M12-S, série 814, Technologie d’automatisation - alimentation en tension et électrique
Comparatif
Téléchargements

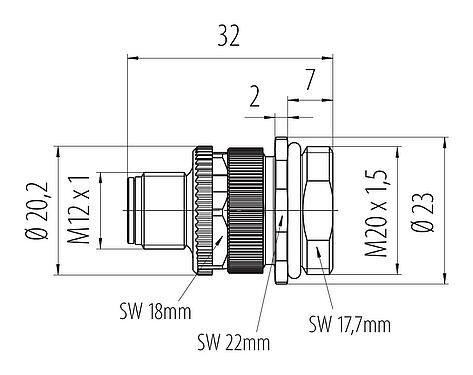

Caractéristiques générales
Plusless
Référence 99 0693 500 04
Design du connecteur Embase mâle
Norme de conception DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Version Connecteur mâle droite
Verrouillage du connecteur visser
Connexion pince à visser
Indice de protection IP68
Aire de section transversale max. 1,50 mm² / AWG 16
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 18.50
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 630 V
Tension de choc nominale 6000 V
Courant nominal (40 °C) 12,0 A
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant II
Conformité CEM non blindé
Matériau du boîtier PA
Matériau du corps de contact PA
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP dbd04cae-c3a2-4753-a98e-e722a3a82e98
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635

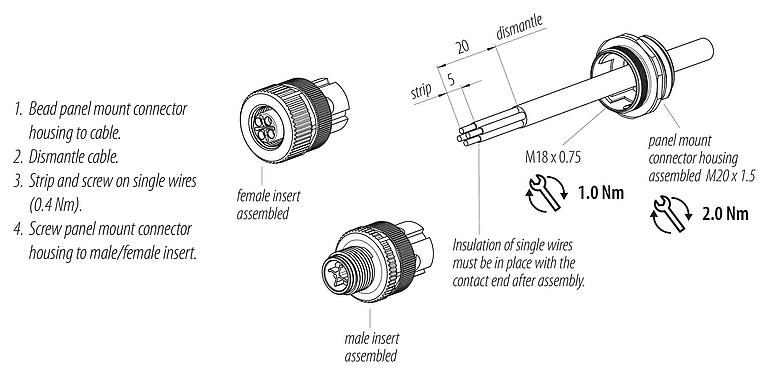

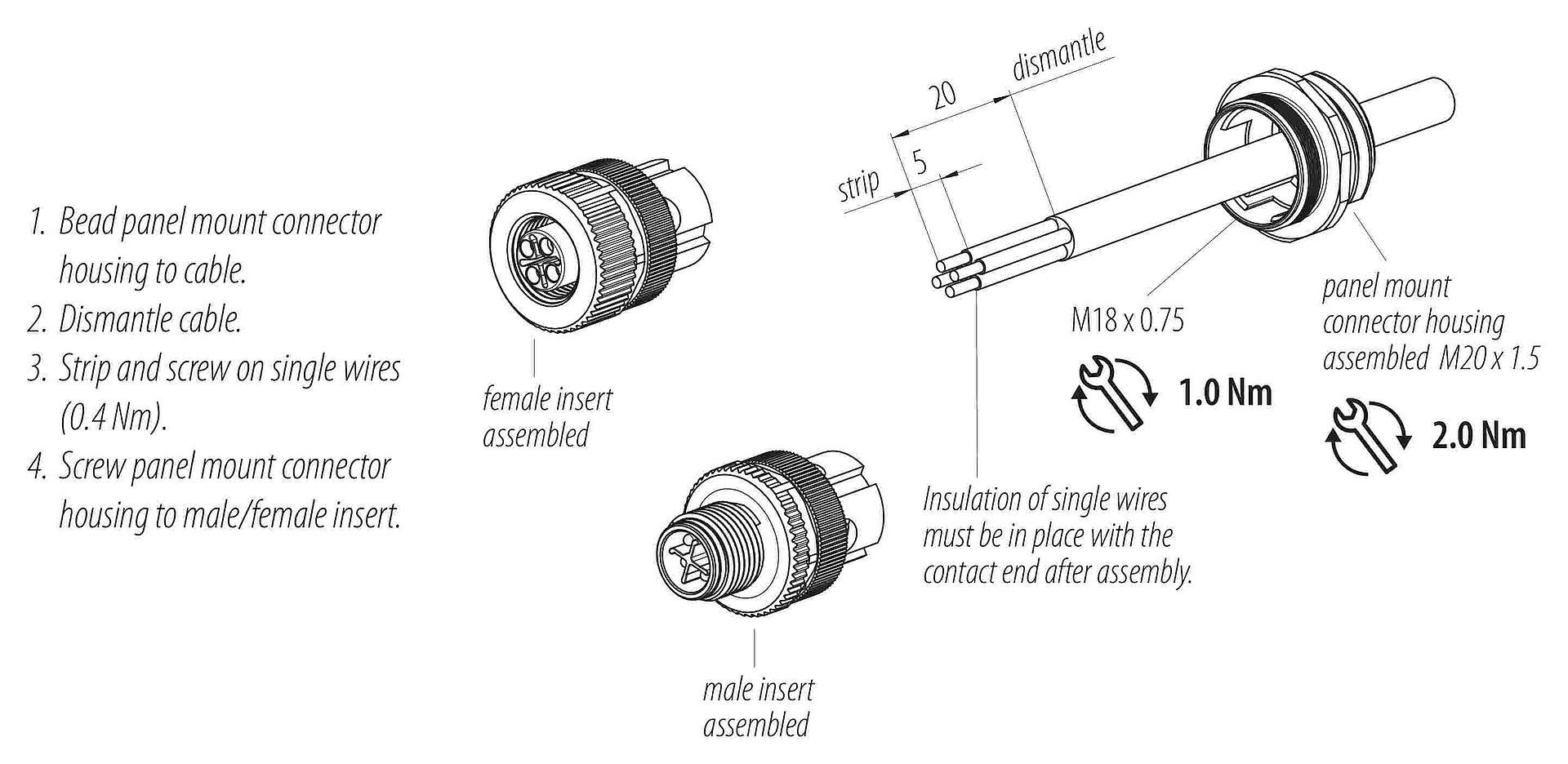

Security notices
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  4. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  5. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  6. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
  7. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
  8. Dans le cas de connecteurs de câbles avec une bague filetée métallique, il est impératif d'assurer une connexion avec le contact de protection PE du connecteur de l'appareil. Les câbles de connexion entre les connecteurs de l'appareil qui ne sont pas reliés au contact PE ne sont pas autorisés. L'utilisateur doit assurer une connexion continue du conducteur de terre de protection.
