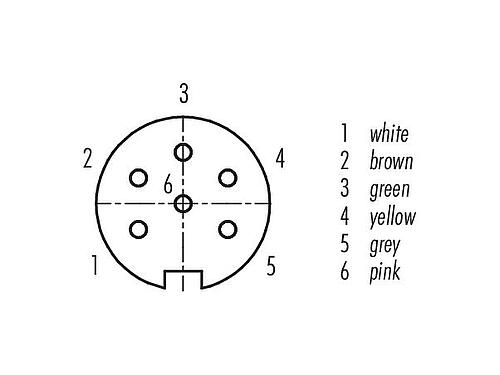

  4. M16 Female panel mount connector, aantal polen: 6 (06-a), onafgeschermd, draden, IP67, UL
Artikelnr.: 09 0124 702 06

M16 Female panel mount connector, aantal polen: 6 (06-a), onafgeschermd, draden, IP67, UL

M16 IP67, Serie 723, Miniatuur connectoren
Vergelijking
Downloads
Algemene kenmerken
meerminder
Artikelnummer 09 0124 702 06
Connectorconstructie Female panel mount connector
Type standaard DIN EN 61076-2-106
Versie Connector femal recht
Connectorvergrendeling schroeven
Aansluiting draden
Beschermingsgraad IP67
Cross-sectional area AWG 22
Grenstemperatuur van/tot -30 °C / 85 °C
Mechanische levensduur > 500 insteekcycli
Weight (g) 16.36
Customs tariff number 85369010
Land van herkomst DE
Nominale spanning 300 V
Nominale stootspanning 1500 V
Nominale stroom 5,0 A
Insulation resistance ≥ 1010 Ω
Vervuilingsgraad 1
Overspanningscategorie I
Materiaalgroep II
EMC-naleving onafgeschermd
Materiaal van de behuizing gespuitgiet zink vernikkeld
Materiaal van de contactbasis PBT (UL94 V-0)
Materiaal van het contact CuSn (brons)
Contactbedekking Ag (zilver)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer f703d3e6-4bd1-4ad0-b5bc-4b7a15183a11
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Veiligheidsinstructies
  1. De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
  2. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  3. Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
  4. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
  5. De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
  6. Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
