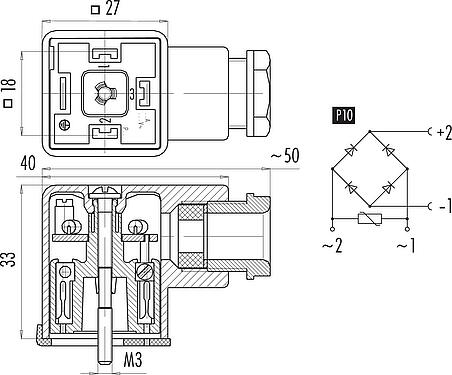

  4. Apparaatstekkerdoos, aantal polen: 2+PE, 6,0-8,0 mm, onafgeschermd, schroefklem, IP40 zonder afdichting, Circuit P10
Artikelnr.: 43 1726 110 03

Apparaatstekkerdoos, aantal polen: 2+PE, 6,0-8,0 mm, onafgeschermd, schroefklem, IP40 zonder afdichting, Circuit P10

Model A, Serie 210, Automatiseringstechniek - Magneetklepstekkerverbindingen
Beschikbaar aantal contacten
Vergelijking
Downloads
Algemene kenmerken
meerminder
Artikelnummer 43 1726 110 03
Connectorconstructie Apparaatstekkerdoos
Type standaard DIN EN 175301-803
Versie Connector femal recht
Connectorvergrendeling Centrale schroef
Aansluiting schroefklem
Beschermingsgraad IP40 zonder afdichting
IP65 met afdichting, zie accessoires
Cross-sectional area 0,34-1,50 mm²
Kabeluitgang 6,0-8,0 mm
Grenstemperatuur van/tot -25 °C / 85 °C
Mechanische levensduur > 50 insteekcycli
Extra informatie Circuit P10
Weight (g) 29.19
Customs tariff number 85369010
Land van herkomst DE
Nominale spanning 230 V
Nominale stootspanning 4000 V
Nominale stroom 2,0 A
Insulation resistance ≥ 1010 Ω
Vervuilingsgraad 3
Overspanningscategorie III
Materiaalgroep III
EMC-naleving onafgeschermd
Bedrading P10
Materiaal van de behuizing PA
Materiaal van de contactbasis PA (UL94 HB)
Materiaal van het contact CuSn (brons)
Contactbedekking Ni (nikkel)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer ea554409-5255-4c5f-98b8-1ecb060636f7
Normen en voorschriften DIN EN 61373
DIN EN 45545-2 (nicht klassifizierte brennbare Masse <100g)
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002635
Laagspanningsrichtlijn 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Veiligheidsinstructies
  1. De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
  2. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  3. Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
  4. De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
  5. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
  6. De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
