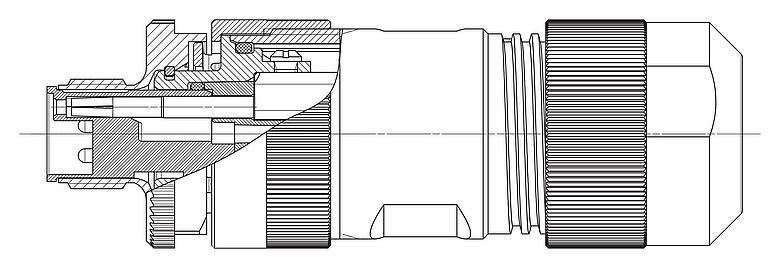

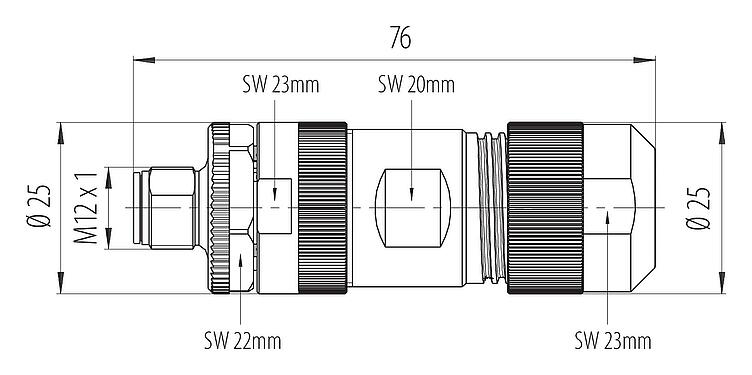

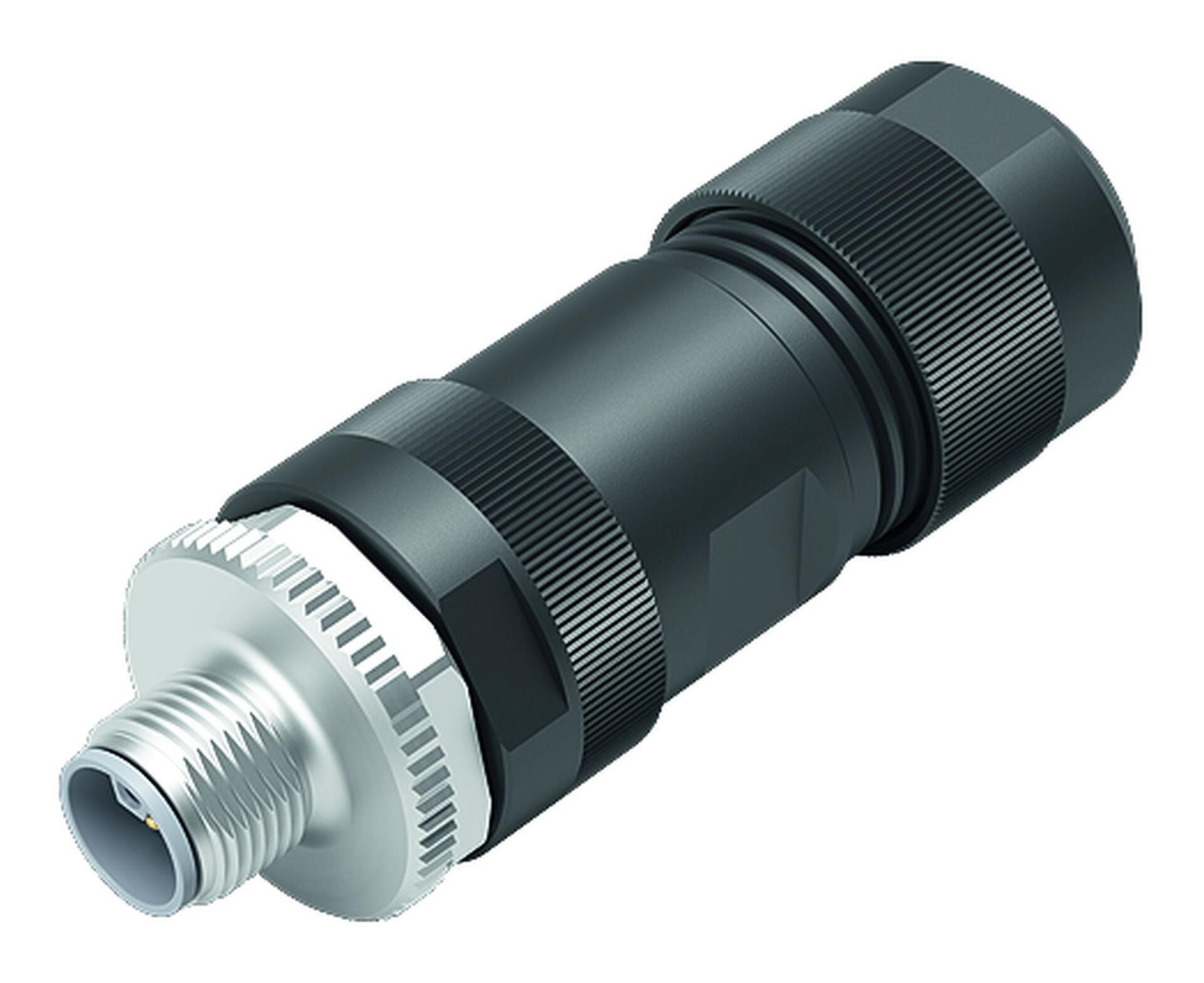

Tilauksen numero: 99 0639 37 05
M12 Kaapelipistoke, Napojen määrä: 4+FE, 8,0-13,0 mm, suojaamaton, ruuviliitin, IP67, M12x1,0, UL 2237 valmisteilla, PE-liitännällä
M12-L, Sarja 823, Automaatiotekniikka - jännitteensyöttö ja tehonsyöttö
Yleiset ominaisuudet
mehrweniger| Ordernummer | 99 0639 37 05 |
| Anslutningsdesign | Kaapelipistoke |
| Tyyppistandardi | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Versio | Liitin uros suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | ruuviliitin |
| Typ av skydd | IP67 |
| Tvärsnitt för anslutning | max. 1,50 mm² holkilla / maxs. 2,50 mm² ilman holkkia / AWG 16 holkilla / AWG 14 ilman holkkia |
| Kabelpassage | 8,0-13,0 mm |
| Begränsa temperaturen från / till | -40 °C / 105 °C |
| Mekanisk livslängd | > 100 liitäntäsykliä |
| Zusätzliche Informationen |
UL 2237 valmisteilla PE-liitännällä |
| Vikt (gr) | 49.07 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Sähköiset ominaisuudet
mehrweniger| Märkspänning | 63 V |
| Märkd impulsspänning | 1500 V |
| Märkd impulsspänning UL | 1500 V |
| Märkström | 12 A (1,5 mm²/AWG 16) / 16 A (2,5 mm²/AWG 14) |
| Isoleringsmotstånd | > 1010 Ω |
| Grad | 3 |
| Överspänningskategori | III |
| Gruppen isolerande material | II |
| EMC lämplighet | suojaamaton |
Materiaalit
mehrweniger| Materialbostäder | PA |
| Material Kontakt kropp | PA (UL94 V-0) |
| Materialkontakt | CuZn (messinki) |
| Kontaktyta | Au (kulta) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-numero | 5d09d3ef-b836-40b4-8d83-f8fcd0913f08 |
Luokitukset
mehrweniger| ETIM 9.0 | EC002635 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
