Tilauksen numero: 76 0643 1024 00845-0200

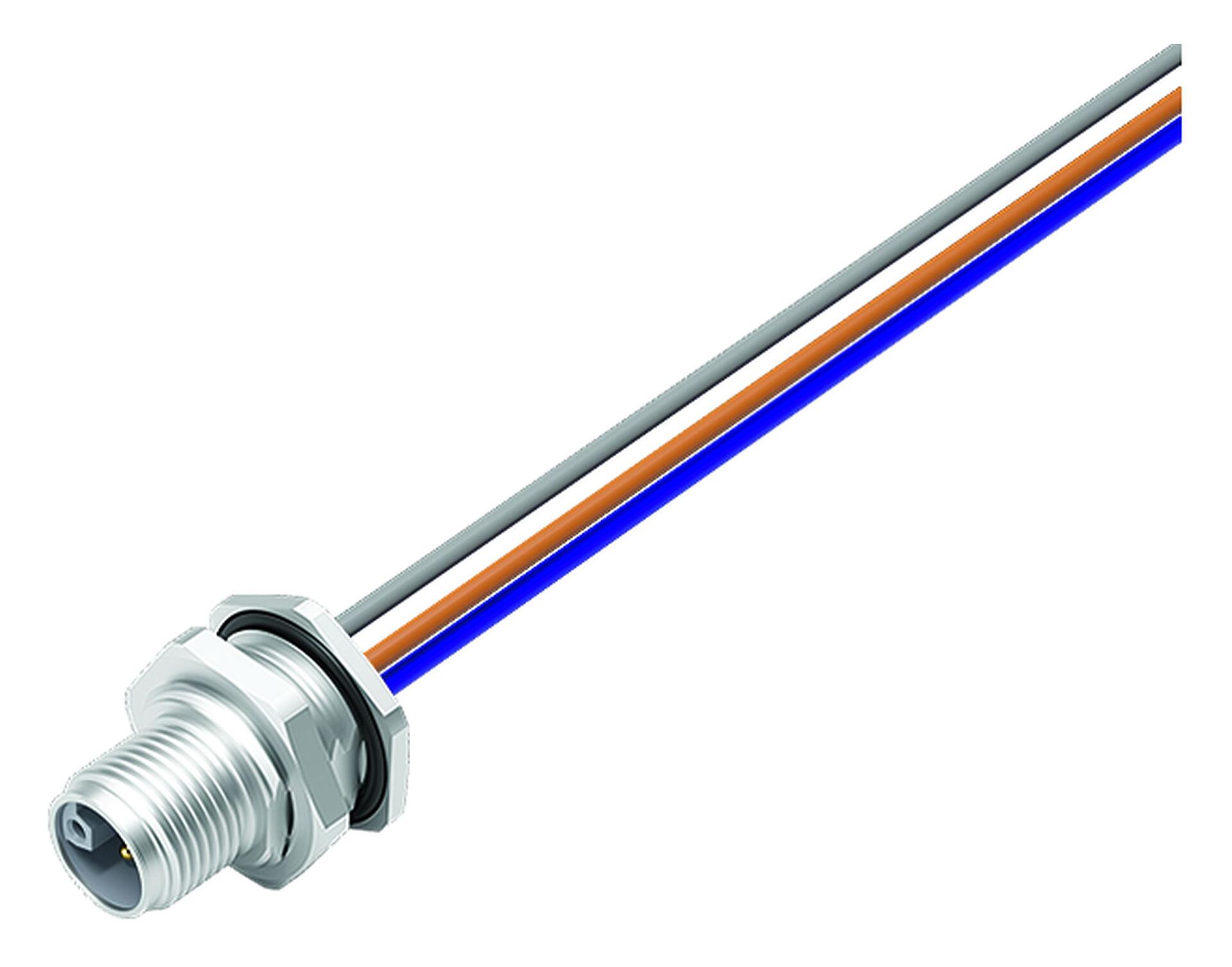

M12 Laippapistoke, Napojen määrä: 4+FE, suojaamaton, punokset, IP68, M16x1,5, ruuvattavissa edestä
M12-L, Sarja 823, Automaatiotekniikka - jännitteensyöttö ja tehonsyöttö
3D-näkymä(Klikkaa aktivoidaksesi)
Yleiset ominaisuudet
mehrweniger| Ordernummer |
76 0643 1024 00845-0200
Alternativt ordernummer: 09 0641 800 05
|
| Observera |
Huomaa, että vanhojen tilausnumeroiden vaihtuminen uusiin voi aiheuttaa poikkeavuuksia teknisissä erittelyissä. Kysy tarkempia tietoja tuotteesta kohdassa "Yhteys asiakaspalveluun" tämän verkkosivun oikeassa reunassa.
mehr |
| Anslutningsdesign | Laippapistoke |
| Tyyppistandardi | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Yksisäikeisen pituus | 0,2 m |
| Versio | Liitin uros suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | punokset |
| Typ av skydd | IP68 |
| Tvärsnitt för anslutning | AWG 14 |
| Begränsa temperaturen från / till | -40 °C / 105 °C |
| Mekanisk livslängd | > 100 liitäntäsykliä |
| Vikt (gr) | 40.94 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Sähköiset ominaisuudet
mehrweniger| Märkspänning | 63 V |
| Märkd impulsspänning | 1500 V |
| Märkström | 16,0 A |
| Isoleringsmotstånd | > 1010 Ω |
| Grad | 3 |
| Överspänningskategori | III |
| Gruppen isolerande material | I |
| EMC lämplighet | suojaamaton |
Materiaalit
mehrweniger| Materialbostäder | sinkkipainevalu nikkelöity |
| Material Kontakt kropp | PA |
| Materialkontakt | CuZn (messinki) |
| Kontaktyta | Au (kulta) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-numero | 33d8c32b-a055-4376-bff0-91468b0f0b2a |
Luokitukset
mehrweniger| ETIM 9.0 | EC003569 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
