M12-A
M12 Female panel mount connector, Contacts: 8, shielded, with cable assembled, IP68, M16x1.5, PUR, black, 8 x 0.25 mm², Rear mounting, 0.5 m

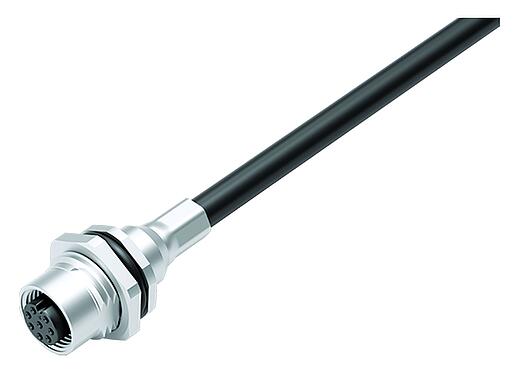

Ilustrace (může se lišit) M12 Female panel mount connector, Contacts: 8, shielded, with cable assembled, IP68, M16x1.5, PUR, black, 8 x 0.25 mm², Rear mounting, 0.5 m — Ilustrace (může se lišit)

3D zobrazení M12 Female panel mount connector, Contacts: 8, shielded, with cable assembled, IP68, M16x1.5, PUR, black, 8 x 0.25 mm², Rear mounting, 0.5 m — 3D zobrazení

Výkres v měřítku M12 Female panel mount connector, Contacts: 8, shielded, with cable assembled, IP68, M16x1.5, PUR, black, 8 x 0.25 mm², Rear mounting, 0.5 m — Výkres v měřítku

Vzorek sestavy M12 Female panel mount connector, Contacts: 8, shielded, with cable assembled, IP68, M16x1.5, PUR, black, 8 x 0.25 mm², Rear mounting, 0.5 m — Vzorek sestavy

Uspořádání kontaktů (strana zástrčky) M12 Female panel mount connector, Contacts: 8, shielded, with cable assembled, IP68, M16x1.5, PUR, black, 8 x 0.25 mm², Rear mounting, 0.5 m — Uspořádání kontaktů (strana zástrčky)

Orientace montáže M12 Female panel mount connector, Contacts: 8, shielded, with cable assembled, IP68, M16x1.5, PUR, black, 8 x 0.25 mm², Rear mounting, 0.5 m — Orientace montáže

Díl č.	70 3482 288 08
Konstrukce konektoru	Female panel mount connector
Standard typu	DIN EN 61076-2-101
Kódování	A-coded
Délka kabelu	0.5 m (Other lengths are available on request.)
Provedení	Connector socket straight
Uzamykací systém konektorů	screw
Ukončení	with cable assembled
Stupeň ochrany 1	IP68
Rozsah teplot od/do	-25 °C / 85 °C
Mechanický provoz	> 100 Mating cycles
Hmotnost (gr)	45.20
Číslo celního sazebníku	85444290
Země původu	HU

Jmenovité napětí	30 V
Jmenovité impulzní napětí	800 V
Jmenovitý proud	2.0 A
Izolační odpor	> 10⁸ Ω
Stupeň znečištění	3
Kategorie přepětí	II
Skupina materiálů	III
Soulad s EMV	shielded
Připojení štítu	Shield on the housing

Materiál pouzdra	Zinc die-cast nickel-plated
Materiál kontaktního tělesa	PA
Materiál kontaktu	CuSn (bronze)
Pokovení kontaktů	Au (gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP číslo	578b0773-c91d-4d44-b5e1-ccebfbe0ee2c

Struktura kabelu
Průměr kabelu	6.0 mm
Průřez	8 x 0.25 mm²
Typ pláště kabelu	PUR
Barva kabelu	black
Elektrické vlastnosti
Provozní napětí	300 V
Zkušební napětí kabelu	2000 V effective
Odpor vodiče	79 Ω/Km (20°C)
Mechanické vlastnosti
Poloměr ohybu kabelu pevný	min. 5 x Ø
Poloměr ohybu kabelu pohyblivý	min. 10 x Ø
Cykly ohýbání	> 2 million
Povolené zrychlení	5 m/s²
Ujetá vzdálenost, horizontální	at 5 m/s² -> 5 m
Ujetá vzdálenost, vertikální	at 5 m/s² -> 2 m
Cestovní rychlost	at 5 m horizontal path -> 200 m/min
Tepelné vlastnosti
Teplotní rozsah kabelu v pohybu od/do	-25 °C / 90 °C
Pevný kabel s teplotním rozsahem od/do	-50 °C / 90 °C

ETIM 9.0	EC002638

Copper (9903.78.01)	0.019771 kg

Nahlásit chybu na této stránce

Bezpečnostní upozornění

The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
The user must take appropriate safety precautions to ensure that the connector cannot be accidentally disconnected. In addition, the user must ensure that the cable is suitably secured.
