Číslo položky: 99 4174 90 08

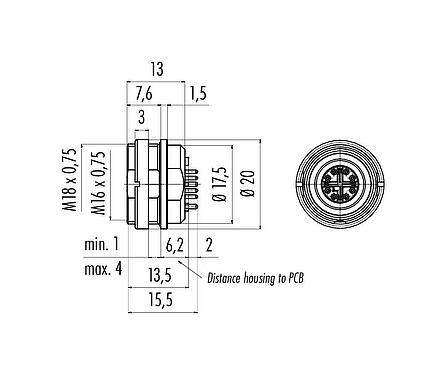

M16 Female panel mount connector, Contacts: 8, shieldable, THR, IP67, M18x0,75, Rear mounting
M16-X, series 415, Automation Technology - Data Transmission
3D zobrazení(Klikněte pro aktivaci)
Obecné vlastnosti
víceméně| Díl č. | 99 4174 90 08 |
| Konstrukce konektoru | Female panel mount connector |
| Kódování | X-coded |
| Provedení | Connector socket straight |
| Uzamykací systém konektorů | screw |
| Ukončení | THR |
| Stupeň ochrany 1 | IP67 |
| Rozsah teplot od/do | -40 °C / 85 °C |
| Mechanický provoz | > 100 Mating cycles |
| Hmotnost (gr) | 35.00 |
| Číslo celního sazebníku | 85369010 |
| Země původu | DE |
Elektrické parametry
víceméně| Jmenovité napětí | 50 V (AC) / 60 V (DC) |
| Jmenovité impulzní napětí | 800 V |
| Jmenovitý proud | 0.5 A |
| Izolační odpor | > 108 Ω |
| Stupeň znečištění | 3 |
| Skupina materiálů | III |
| Soulad s EMV | shieldable |
| Připojení štítu | Shield pin |
Materiál
víceméně| Materiál pouzdra | Zinc die-cast nickel-plated |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP číslo | 71eb941b-0202-4192-8ed7-c472456d57cb |
Klasifikace
víceméně| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Bezpečnostní upozornění
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
