M12 Zástrčka kabelu, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67

Ilustrace M12 Zástrčka kabelu, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67 — Ilustrace

3D zobrazení M12 Zástrčka kabelu, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67 — 3D zobrazení

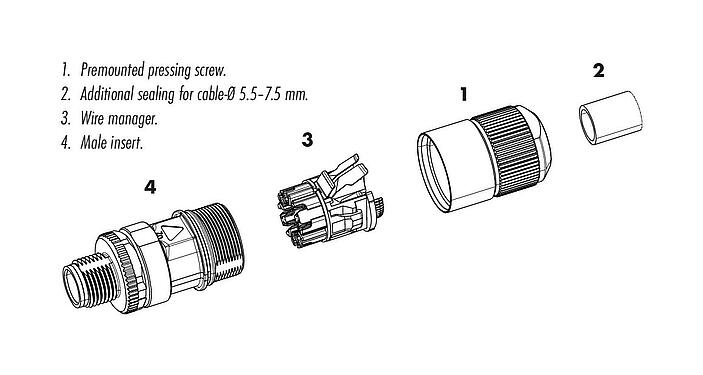

Zobrazení jednotlivých dílů M12 Zástrčka kabelu, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67 — Zobrazení jednotlivých dílů

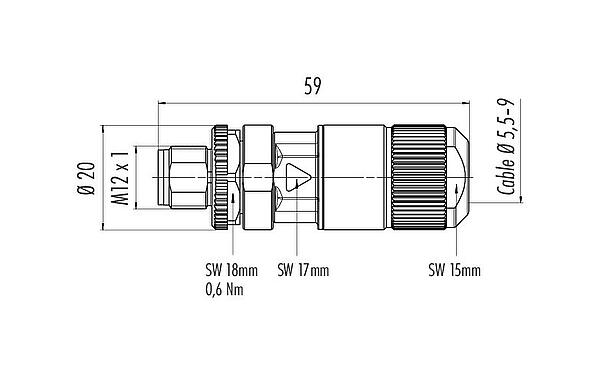

Výkres v měřítku M12 Zástrčka kabelu, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67 — Výkres v měřítku

Montážní návod M12 Zástrčka kabelu, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67 — Montážní návod

Uspořádání kontaktů (strana zástrčky) M12 Zástrčka kabelu, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67 — Uspořádání kontaktů (strana zástrčky)

Díl č.	99 3787 810 08
Konstrukce konektoru	Zástrčka kabelu
Standard typu	DIN EN 61076-2-109
Kódování	kódem X
Provedení	Konektory pin přímý
Uzamykací systém konektorů	šrouby
Ukončení	IDC
Stupeň ochrany 1	IP67
Průřez přípojky	AWG 27-22
Kabelová zásuvka	5,5-9,0 mm
Rozsah teplot od/do	-40 °C / 85 °C
Mechanický provoz	> 100 cyklů páření
Hmotnost (gr)	76.10
Číslo celního sazebníku	85366990

Jmenovité napětí	50 V (AC ) / 60 V (DC)
Jmenovité impulzní napětí	800 V
Jmenovitý proud	0,5 A
Stupeň znečištění	3
Přenosová rychlost	CAT 6A
Kategorie přepětí	II
Skupina materiálů	II
Soulad s EMV	stínitelné
Připojení štítu	Upínání štítů

Materiál pouzdra	Zinkový tlakový odlitek poniklovaný
Materiál kontaktního tělesa	PA
Materiál kontaktu	CuSn (bronz)
Pokovení kontaktů	Au (zlato)
Uzamykací materiál	Zinkový tlakový odlitek poniklovaný
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP číslo	86a6107d-5128-4071-bef2-5afd659c3b4f

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Směrnice o nízkém napětí	EN 60529:1991 \| EN 60204-1:2018

Nahlásit chybu na této stránce

Bezpečnostní upozornění

The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
