Číslo položky: 79 9724 050 08

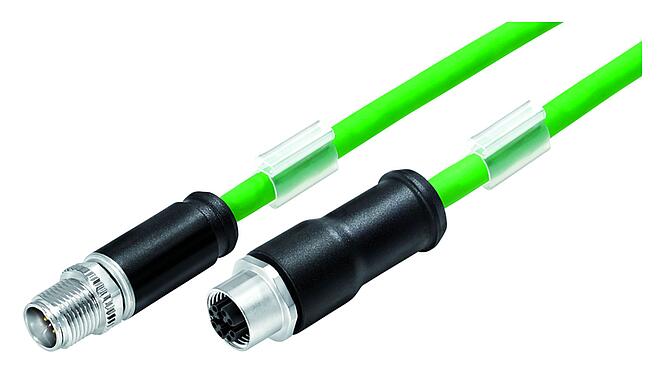

M12 Spojovací linka kabelová zástrčka - kabelová zásuvka, : 8, stíněné, vylisované na kabelu, IP67, UL, PUR, zelená, AWG 26/7, 5 m
M12-X, Série 876, Automatizační technika - Přenos dat
3D zobrazení(Klikněte pro aktivaci)
Obecné vlastnosti
víceméně| Díl č. | 79 9724 050 08 |
| Konstrukce konektoru | Spojovací linka kabelová zástrčka - kabelová zásuvka |
| Standard typu | DIN EN 61076-2-109 |
| Kódování | kódem X |
| Délka kabelu | 5 m (Další délky jsou k dispozici na vyžádání). |
| Provedení | Spojovací linka |
| Uzamykací systém konektorů | šrouby |
| Ukončení | vylisované na kabelu |
| Stupeň ochrany 1 | IP67 |
| Průřez přípojky | 0,14 mm² / AWG 26/7 |
| Rozsah teplot od/do | -40 °C / 85 °C |
| Mechanický provoz | > 100 cyklů páření |
| Hmotnost (gr) | 252.00 |
| Číslo celního sazebníku | 85444290 |
| Země původu | DE |
Elektrické parametry
víceméně| Jmenovité napětí | 50 V (AC ) / 60 V (DC) |
| Jmenovitý proud | 0,5 A |
| Izolační odpor | > 108 Ω |
| Stupeň znečištění | 3 |
| Přenosová rychlost | CAT 6A |
| Kategorie přepětí | II |
| Skupina materiálů | II |
| Soulad s EMV | stíněné |
| Připojení štítu | Štítový na závitovém kroužku |
Materiál
víceméně| Materiál pouzdra | PUR |
| Materiál kontaktního tělesa | PA |
| Materiál kontaktu | CuZn (mosaz) / CuSn (bronz) |
| Pokovení kontaktů | Au (zlato) |
| Uzamykací materiál | Zinkový tlakový odlitek poniklovaný |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP číslo | 88b05817-6724-4664-808a-162d9b489a2b |
Údaje o kabelu
víceméně| Struktura kabelu | |
| Průměr kabelu | 6,2 mm |
| Průřez | AWG 26/7 |
| Typ pláště kabelu | PUR |
| Izolace jednoho vodiče | PE |
| Struktura s jedním vedením | 8 x 0,14 mm |
| Barva kabelu | zelená |
| Mechanické vlastnosti | |
| Poloměr ohybu kabelu pevný | ≥ 8 x Ø |
| Tepelné vlastnosti | |
| Teplotní rozsah kabelu v pohybu od/do | -10 °C / 60 °C |
| Pevný kabel s teplotním rozsahem od/do | -40 °C / 85 °C |
| Další funkce | |
| Bez halogenů | ano |
Autorizace/schválení
víceméně| Schválení | UL |
Klasifikace
víceméně| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Prohlášení o shodě
víceméně| Směrnice RoHS | EN IEC 63000:2018 |
Bezpečnostní upozornění
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
