Číslo položky: 77 8406 0000 30709-0185
M12 Kabelová box, : 2+7, vylisované na kabelu, IP67, PUR, černá, Napájení: 2 x 0,75 (AWG 18), Signál: 7 x 0,14 (AWG 26), 1,85 m
M12 Hybrid, Série 767, Automatizační technika - Přenos dat
3D zobrazení(Klikněte pro aktivaci)

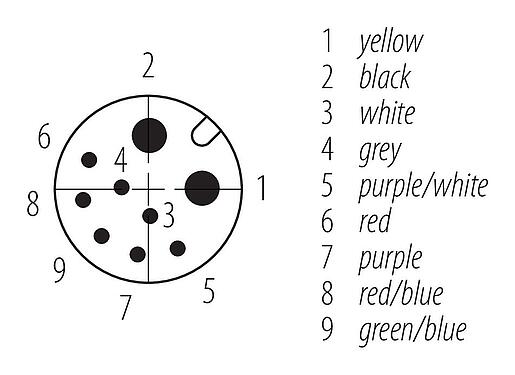

Obecné vlastnosti
víceméně| Díl č. | 77 8406 0000 30709-0185 |
| Konstrukce konektoru | Kabelová box |
| Kódování | kódem A |
| Délka kabelu | 1,85 m (Další délky jsou k dispozici na vyžádání). |
| Provedení | Konektory zásuvka přímý |
| Uzamykací systém konektorů | šrouby |
| Ukončení | vylisované na kabelu |
| Stupeň ochrany 1 | IP67 |
| Průřez přípojky | Výkon: 0,75-1,5 mm², Signál: 0,14-0,25 mm² / Napájení: AWG 20-18, Signál: AWG 26-24 |
| Rozsah teplot od/do | -25 °C / 85 °C |
| Mechanický provoz | > 100 cyklů páření |
| Hmotnost (gr) | 245.8645 |
| Číslo celního sazebníku | 85444290 |
| Země původu | DE |
Elektrické parametry
víceméně| Jmenovité napětí | Napájení: 63 V, signál: 12,5 V |
| Jmenovité impulzní napětí | Napájení: 800 V, signál: 500 V |
| Jmenovitý proud | 12 A napájení / 0,5 A signál |
| Stupeň znečištění | 2 |
| Kategorie přepětí | II |
| Skupina materiálů | I |
Materiál
víceméně| Materiál pouzdra | PUR |
| Materiál kontaktního tělesa | TPU |
| Materiál kontaktu | CuSn (bronz) |
| Pokovení kontaktů | Au (zlato) |
| Uzamykací materiál | PA |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP číslo | 3144a082-1ade-4507-85a6-84a879637a68 |
Údaje o kabelu
víceméně| Struktura kabelu | |
| Průměr kabelu | 7,0 mm |
| Průřez | Napájení: 2 x 0,75 (AWG 18), Signál: 7 x 0,14 (AWG 26) |
| Typ pláště kabelu | PUR |
| Izolace jednoho vodiče | PP |
| Struktura s jedním vedením | 2 x 0,75 mm² / 7 x 0,14 mm² |
| Barva kabelu | černá |
| Mechanické vlastnosti | |
| Poloměr ohybu kabelu pevný | 3 x Ø |
| Poloměr ohybu kabelu pohyblivý | 9 x Ø |
| Tepelné vlastnosti | |
| Teplotní rozsah kabelu v pohybu od/do | -20 °C / 60 °C |
| Pevný kabel s teplotním rozsahem od/do | -40 °C / 85 °C |
Klasifikace
víceméně| ETIM 9.0 | EC002638 |
Bezpečnostní upozornění
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
