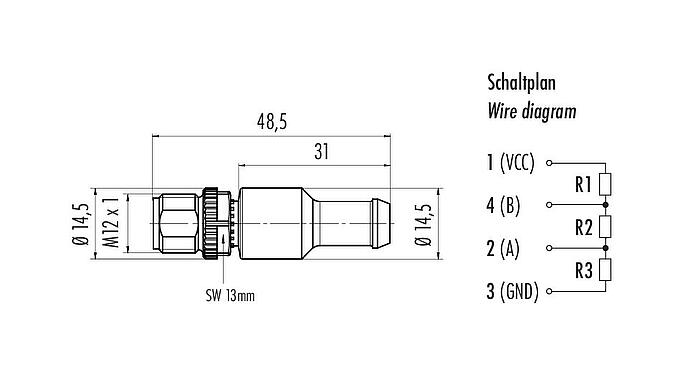

Číslo položky: 77 9835 0000 00004

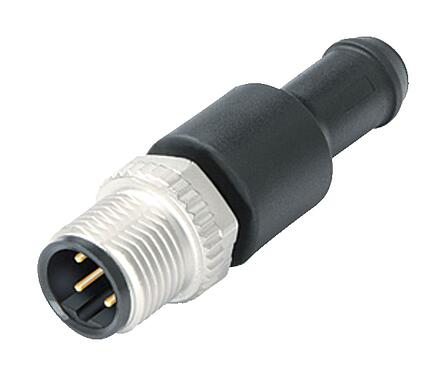

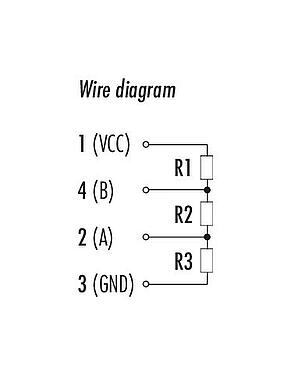

M12 Male terminating connector, Contacts: 4, unshielded, IP69K, Profibus, PUR
M12-B, series 766, Automation Technology - Data Transmission
3D zobrazení(Klikněte pro aktivaci)
Obecné vlastnosti
víceméně| Díl č. |
77 9835 0000 00004
Staré číslo výrobku: 79 4329 109 04
|
| Oznámení |
Please note that, due to the change from the old to the new order number, there may be deviations in the technical specifications. For questions about product details, please use the ‘Contact Customer Service’ form on the right.
více |
| Konstrukce konektoru | Male terminating connector |
| Standard typu | DIN EN 61076-2-101 |
| Kódování | B-coded |
| Provedení | Connector pin straight |
| Uzamykací systém konektorů | screw |
| Stupeň ochrany 1 | IP69K |
| Rozsah teplot od/do | -25 °C / 90 °C |
| Mechanický provoz | > 100 Mating cycles |
| Hmotnost (gr) | 9.58 |
| Číslo celního sazebníku | 85369010 |
| Země původu | DE |
Elektrické parametry
víceméně| Jmenovité napětí | 250 V |
| Jmenovité impulzní napětí | 1500 V |
| Jmenovitý proud | 4.0 A |
| Izolační odpor | > 108 Ω |
| Stupeň znečištění | 3 |
| Kategorie přepětí | II |
| Skupina materiálů | II |
| Soulad s EMV | unshielded |
Materiál
víceméně| Materiál pouzdra | PUR |
| Materiál kontaktního tělesa | PUR |
| Materiál kontaktu | CuZn (brass) |
| Pokovení kontaktů | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP číslo | 6cc2faa4-858c-4022-823b-302c2973436d |
Údaje o kabelu
víceméně| Struktura kabelu | |
| Typ kabelu | Profibus |
| Typ pláště kabelu | PUR |
| Struktura s jedním vedením | 42 x 0.10 mm |
| Další funkce | |
| Bez halogenů | yes |
Klasifikace
víceméně| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Prohlášení o shodě
víceméně| Směrnice o nízkém napětí | EN 60529:1991 |
| Směrnice o ekodesignu | 2009/125/EG |
Bezpečnostní upozornění
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
