M12 Connettore angolare femmin, Numero poli: 3+PE, 8,0-10,0 mm, non schermato, morsetto a vite, IP67, UL, VDE

Illustrazione 99 0690 58 04 - M12 Connettore angolare femmin, Numero poli: 3+PE, 8,0-10,0 mm, non schermato, morsetto a vite, IP67, UL, VDE — Illustrazione

Vista 3D 99 0690 58 04 - M12 Connettore angolare femmin, Numero poli: 3+PE, 8,0-10,0 mm, non schermato, morsetto a vite, IP67, UL, VDE — Vista 3D

Curva di declassamento 99 0690 58 04 - M12 Connettore angolare femmin, Numero poli: 3+PE, 8,0-10,0 mm, non schermato, morsetto a vite, IP67, UL, VDE — Curva di declassamento

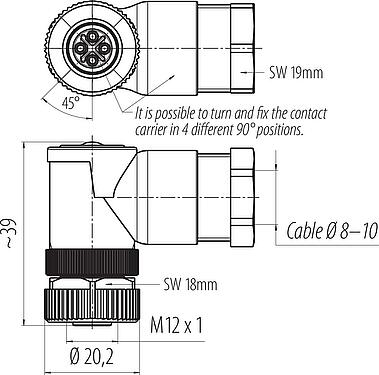

Disegno in scala 99 0690 58 04 - M12 Connettore angolare femmin, Numero poli: 3+PE, 8,0-10,0 mm, non schermato, morsetto a vite, IP67, UL, VDE — Disegno in scala

Istruzioni di montaggio 99 0690 58 04 - M12 Connettore angolare femmin, Numero poli: 3+PE, 8,0-10,0 mm, non schermato, morsetto a vite, IP67, UL, VDE — Istruzioni di montaggio

Disposizione dei contatti (lato connessione) 99 0690 58 04 - M12 Connettore angolare femmin, Numero poli: 3+PE, 8,0-10,0 mm, non schermato, morsetto a vite, IP67, UL, VDE — Disposizione dei contatti (lato connessione)

Numero d'ordine	99 0690 58 04
Design del connettore	Connettore angolare femmin
Tipo Standard	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Versione	Connettore femmina angolato
Sistema di bloccaggio del connettore	a vite
Terminazione	morsetto a vite
Grado di protezione	IP67
Sezione trasversale	max. 1,50 mm² con ghiera / max. 2,50 mm² senza ghiera / AWG 16 con ghiera / AWG 14 senza ghiera
Uscita cavo	8,0-10,0 mm
Torsione	90° (4 opzioni di codifica)
Intervallo di temperatura da/a	-40 °C / 85 °C
Funzionamento meccanico	> 100 cicli di accoppiamento
Peso (gr)	27.50
Numero di tariffa doganale	85369010
Paese di origine	DE

Tensione nominale	630 V
Tensione nominale d'impulso	6000 V
Corrente nominale	12,0 A
Grado di inquinamento	3
Categoria di sovratensione	III
Gruppo di materiali	III
Conformità EMC	non schermato

Materiale dell'alloggiamento	PA
Materiale del corpo del contatto	PA
Materiale di contatto	CuZn (ottone)
Placcatura del contatto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Numero SCIP	8907a9ca-b735-4e7a-8809-7683fa6ccd90

Approvals	UL, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Direttiva Bassa Tensione	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
Nel caso di connettori di cavi con un anello filettato di metallo, è imperativo assicurare una connessione con il contatto di protezione PE del connettore dell'apparecchio. Non è permesso collegare cavi tra connettori di apparecchi che non sono collegati al contatto PE. L'utente deve assicurare un collegamento continuo del conduttore di terra di protezione.
