M16 Connettore femmina a flangia, Numero poli: 14 (14-b), non schermato, THT, IP40, montaggio anteriore

Illustrazione 09 0054 90 14 - M16 Connettore femmina a flangia, Numero poli: 14 (14-b), non schermato, THT, IP40, montaggio anteriore — Illustrazione

Vista 3D 09 0054 90 14 - M16 Connettore femmina a flangia, Numero poli: 14 (14-b), non schermato, THT, IP40, montaggio anteriore — Vista 3D

Disposizione dei conduttori 09 0054 90 14 - M16 Connettore femmina a flangia, Numero poli: 14 (14-b), non schermato, THT, IP40, montaggio anteriore — Disposizione dei conduttori

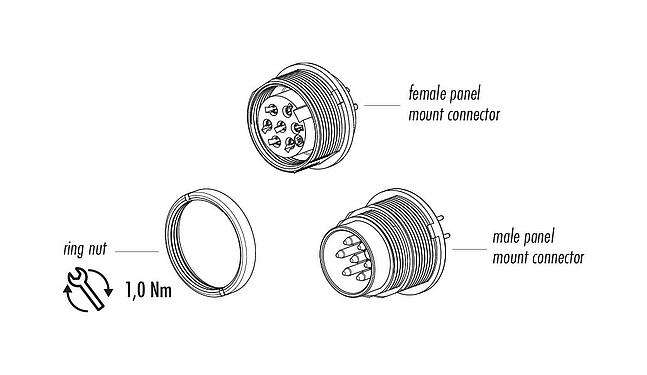

Descrizione dell’articolo 09 0054 90 14 - M16 Connettore femmina a flangia, Numero poli: 14 (14-b), non schermato, THT, IP40, montaggio anteriore — Descrizione dell’articolo

Disegno in scala 09 0054 90 14 - M16 Connettore femmina a flangia, Numero poli: 14 (14-b), non schermato, THT, IP40, montaggio anteriore — Disegno in scala

Campione di montaggio 09 0054 90 14 - M16 Connettore femmina a flangia, Numero poli: 14 (14-b), non schermato, THT, IP40, montaggio anteriore — Campione di montaggio

Disposizione dei contatti (lato connessione) 09 0054 90 14 - M16 Connettore femmina a flangia, Numero poli: 14 (14-b), non schermato, THT, IP40, montaggio anteriore — Disposizione dei contatti (lato connessione)

Numero d'ordine	09 0054 90 14
Design del connettore	Connettore femmina a flangia
Tipo Standard	DIN EN 61076-2-106
Versione	Connettore femmina diritto
Sistema di bloccaggio del connettore	a vite
Terminazione	THT
Grado di protezione	IP40
Intervallo di temperatura da/a	-40 °C / 85 °C
Funzionamento meccanico	> 500 cicli di accoppiamento
Peso (gr)	8.98
Numero di tariffa doganale	85369010
Paese di origine	DE

Tensione nominale	60 V
Tensione nominale d'impulso	500 V
Corrente nominale	3,0 A
Resistenza d'isolamento	≥ 10¹⁰ Ω
Grado di inquinamento	1
Categoria di sovratensione	I
Gruppo di materiali	III
Conformità EMC	non schermato

Materiale dell'alloggiamento	Pressofusione di zinco placcato
Materiale del corpo del contatto	PBT (UL94 V-0)
Materiale di contatto	CuSn (bronzo)
Placcatura del contatto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Numero SCIP	5ba8e165-f0d4-4cb1-b0e3-11f3bb11e6c5

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
