  4. Snap-In Kabeldose, Polzahl: 5, ungeschirmt, am Kabel angespritzt, IP67, PUR, schwarz, 5 x 0,25 mm², 2 m
Artikelnummer: 77 7406 0000 50005-0200

Snap-In Kabeldose, Polzahl: 5, ungeschirmt, am Kabel angespritzt, IP67, PUR, schwarz, 5 x 0,25 mm², 2 m

Snap-In IP67, Serie 620, Subminiatur Steckverbinder
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 77 7406 0000 50005-0200
Alternative Artikelnummer: 79 9246 020 05
Hinweis
Bitte beachten Sie, dass es aufgrund der Umstellung von der alten auf die neue Bestellnummer zu Abweichungen in den technischen Spezifikationen kommen kann. Für detaillierte Fragen zum Produkt verwenden Sie bitte das "Kontakt zum Customer Service"-Modul, rechts auf dieser Webseite.
mehr

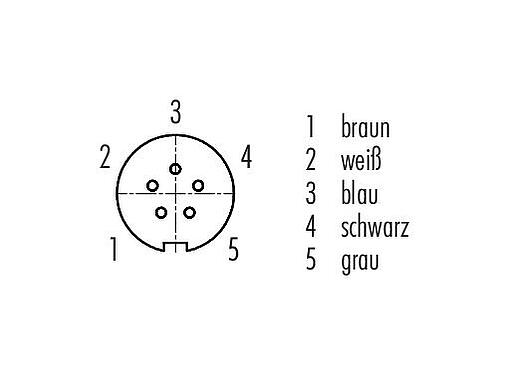

Steckverbinder-Bauform Kabeldose
Kabellänge 2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung snap-in (schnapp)
Anschlussart am Kabel angespritzt
Schutzart IP67
Anschlussquerschnitt 0,25 mm² / AWG 24
Grenztemperatur von / bis -25 °C / 70 °C
Mechanische Lebensdauer > 500 Steckzyklen
Gewicht (gr) 76.00
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 63 V
Bemessungs-Stoßspannung 800 V
Bemessungsstrom 2,0 A
Isolationswiderstand ≥ 1010 Ω
Verschmutzungsgrad 2
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PUR
Material Kontaktkörper PA (UL94 V-0) schwarz
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer d1ae02c5-c32c-4857-96b0-87f6484b29c0
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-Richtlinie 2011/65/EU (EN 50581:2012)
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeldurchmesser 4,95 mm
Querschnitt 5 x 0,25 mm²
Mantelmaterial PUR
Isolation Litze PVC
Litzenaufbau 32 x 0,10 mm
Kabelfarbe schwarz
Elektrische Eigenschaften
Betriebsspannung 300 V
Leiterwiderstand 78 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest 5 x Ø
Biegeradius Kabel bewegt ≥ 10 x Ø
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis -15 °C / 80 °C
Temperaturbereich Kabel fest von / bis -30 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei nein
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
  4. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  5. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  6. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  7. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
