  2. Automatisierungstechnik - Datenübertragung
  3. M12-B
  4. M12 Flanschdose, Polzahl: 2, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, Profibus, PUR, violett, 1 x 2 x 0,25 mm², 0,5 m
Artikelnummer: 70 4434 246 04

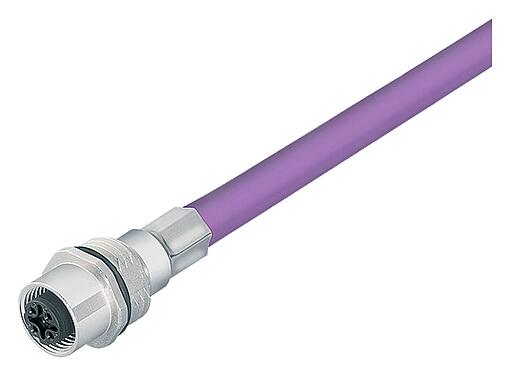

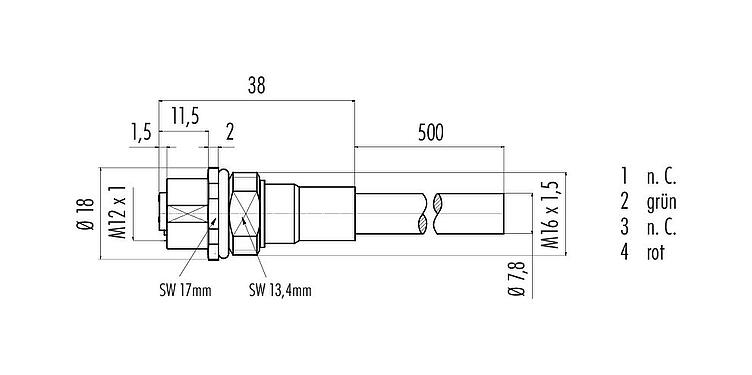

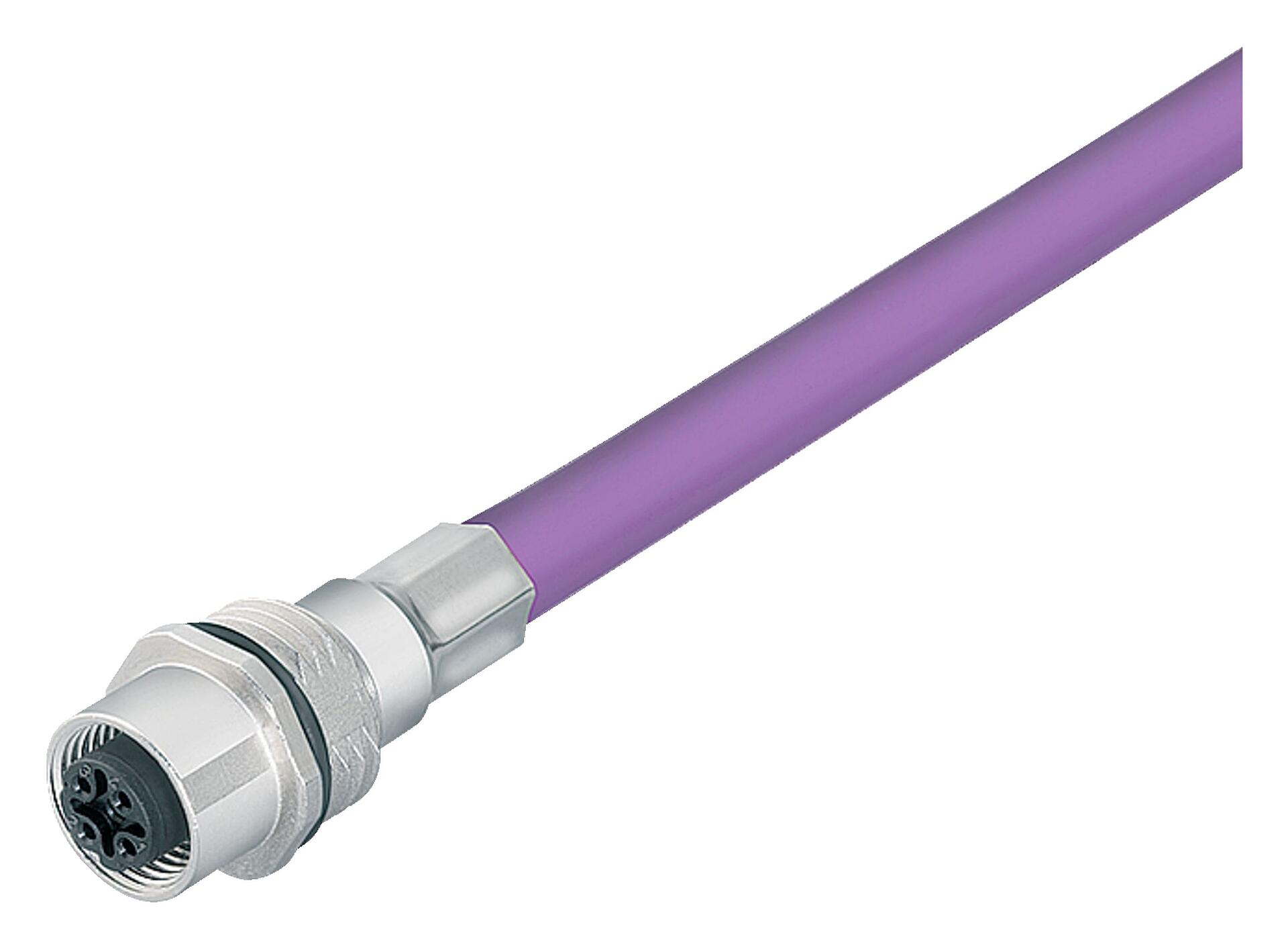

M12 Flanschdose, Polzahl: 2, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, Profibus, PUR, violett, 1 x 2 x 0,25 mm², 0,5 m

M12-B, Serie 766, Automatisierungstechnik - Datenübertragung
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 70 4434 246 04
Steckverbinder-Bauform Flanschdose
Bauartnorm DIN EN 61076-2-101
Kabellänge 0,5 m (Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart mit Kabel konfektioniert
Schutzart IP68
Anschlussquerschnitt 0,25 mm² / AWG 24
Grenztemperatur von / bis -25 °C / 80 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 47.26
Zolltarifnummer 85444290
Ursprungsland HU
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 1500 V
Bemessungsstrom 4,0 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit geschirmt
Schirmanbindung Schirm auf Gehäuse
Material Gehäuse Zinkdruckguss vernickelt
Material Kontaktkörper PA
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer a2fa55d8-5218-4959-b07a-0620cfa93809
eCl@ss 11.1 27-44-01-03
ETIM 9.0 EC002638
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeltyp Profibus
Kabeldurchmesser 7,8 mm
Querschnitt 1 x 2 x 0,25 mm²
Mantelmaterial PUR
Isolation Litze PE-Schaum
Litzenaufbau 19 x 0,127 mm
Kabelfarbe violett
Sonstige Eigenschaften
Halogenfrei ja
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  5. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  6. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
  7. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
