Artikelnummer: 09 6111 150 06

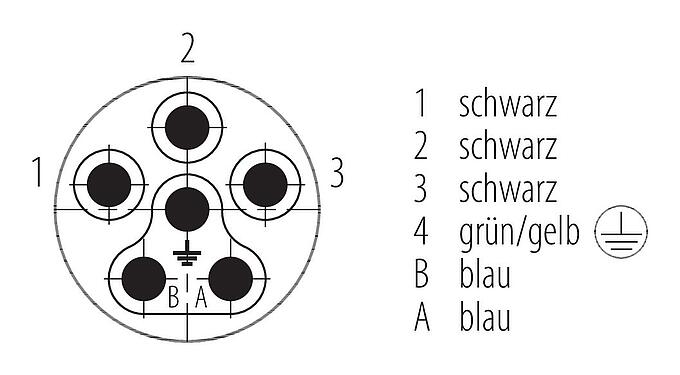

Bajonett Flanschstecker, Polzahl: 6 (3+PE+2), nicht geschirmt, Litzen, IP66/IP67, UL, M20x1,5
PBC15, Serie 615, Power Steckverbinder
Allgemeine Kennwerte
mehrweniger| Artikelnummer | 09 6111 150 06 |
| Steckverbinder-Bauform | Flanschstecker |
| Litzenlänge | 0,15 m |
| Ausführung | Flanschsteckverbinder |
| Steckverbinder Verriegelung | Bajonett |
| Anschlussart | Litzen |
| Schutzart | IP66/IP67 |
| Anschlussquerschnitt | 1,50 mm² / AWG 16 |
| Grenztemperatur von / bis | -25 °C / 90 °C |
| Mechanische Lebensdauer | > 500 Steckzyklen |
| Gewicht (gr) | 0.00 |
| Zolltarifnummer | 85369010 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | Power: 600 V, Signal: 63 V |
| Bemessungs-Stoßspannung | Power: 6000 V, Signal: 1500 V |
| Bemessungsstrom | Power: 16 A, Signal: 10 A |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | nicht geschirmt |
Werkstoffe
mehrweniger| Material Gehäuse | PA (UL94 HB) |
| Material Kontaktkörper | PA |
| Material Kontakt | Kupferlegierung |
| Kontaktoberfläche | Ag (Silber) |
| Material Dichtung | NBR |
| SCIP Nummer | SCIP-number not available |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
- Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
