  4. Bajonett Flanschdose, Polzahl: 12, ungeschirmt, crimpen (Crimpkontakte müssen separat bestellt werden), IP68/IP69K, UL, VDE
Artikelnummer: 09 6520 200 12

Bajonett Flanschdose, Polzahl: 12, ungeschirmt, crimpen (Crimpkontakte müssen separat bestellt werden), IP68/IP69K, UL, VDE

Bajonett HEC, Serie 696, Power Steckverbinder
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 09 6520 200 12

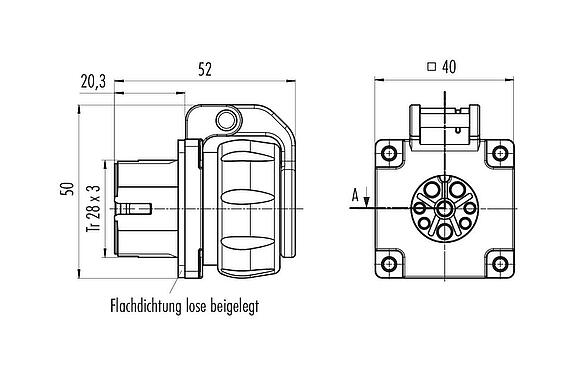

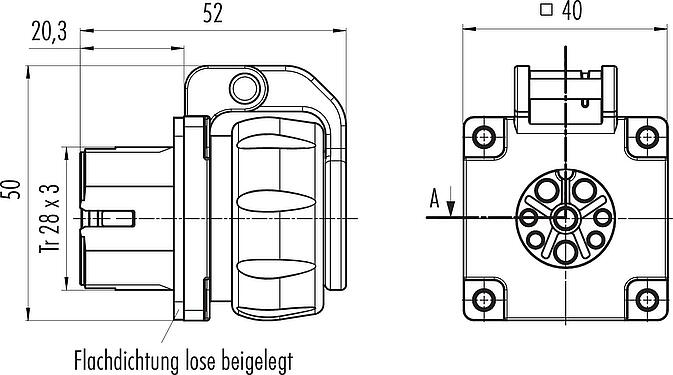

Steckverbinder-Bauform Flanschdose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung Bajonett
Anschlussart crimpen (Crimpkontakte müssen separat bestellt werden)
Schutzart IP68/IP69K
Anschlussquerschnitt 0,14-0,75 mm² / AWG 26-18
Grenztemperatur von / bis -40 °C / 100 °C
Mechanische Lebensdauer > 500 Steckzyklen
Gewicht (gr) 53.21
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 250 V
Bemessungs-Stoßspannung 4000 V
Bemessungsstrom 5,0 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe I
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA
Kontaktoberfläche abhängig vom Crimpkontakt (Zubehör)
REACH SVHC None (No pollutants)
SCIP Nummer SCIP-number not available
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569

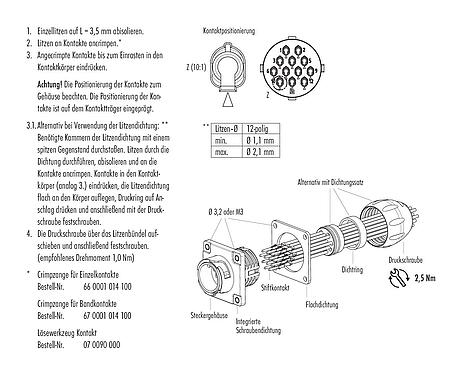

Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  5. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  6. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
