  4. M12 Kabeldose, Polzahl: 5, geschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 5 x 0,25 mm², 2 m
Artikelnummer: 77 3530 0000 50705-0200

M12 Kabeldose, Polzahl: 5, geschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 5 x 0,25 mm², 2 m

M12-A, Serie 763, Automatisierungstechnik - Sensorik und Aktorik

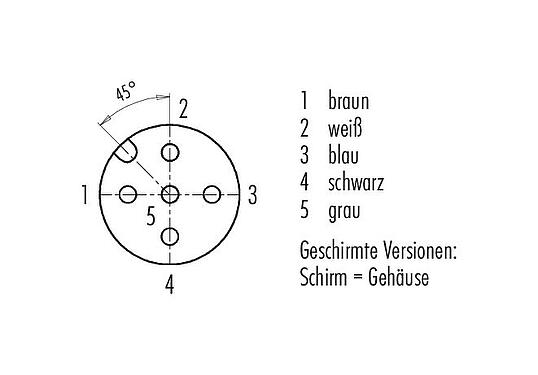

Verfügbare Pol­zahlen
(Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 77 3530 0000 50705-0200
Steckverbinder-Bauform Kabeldose
Bauartnorm DIN EN 61076-2-101
Kabellänge 2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart am Kabel angespritzt
Schutzart IP67
Anschlussquerschnitt 0,25 mm² / AWG 24
Grenztemperatur von / bis -25 °C / 90 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 377.00
Zolltarifnummer 85444290
Ursprungsland DE
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 1500 V
Bemessungsstrom 4,0 A
Isolationswiderstand ≥ 1010 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit geschirmt
Schirmanbindung Schirm auf Gewindering
Material Gehäuse PUR
Material Kontaktkörper PUR
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
Material Verriegelung CuZn (Messing)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 7444a2f0-1dff-44b2-9086-206210246ce9
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Niederspannungsrichtlinie 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
RoHS-Richtlinie 2011/65/EU (EN 50581:2012)
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeldurchmesser 4,8 mm
Querschnitt 5 x 0,25 mm²
Mantelmaterial PUR
Isolation Litze PP9Y halogenfrei
Litzenaufbau 32 x 0,10 mm
Kabelfarbe schwarz
Elektrische Eigenschaften
Leiterwiderstand 79 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest ≥ 5 x Ø
Biegeradius Kabel bewegt ≥ 10 x Ø
Biegezyklen > 2 Mio.
Zulässige Beschleunigung 5 m/s²
Verfahrweg horizontal 5 m/s² -> 5 m
Verfahrweg vertikal 5 m/s² -> 2 m
Verfahrgeschwindigkeit ≤ 200 m/min (5 m horizontale Strecke)
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis -25 °C / 90 °C
Temperaturbereich Kabel fest von / bis -50 °C / 90 °C
Sonstige Eigenschaften
Halogenfrei ja
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
  4. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  5. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  6. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  7. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
  8. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
  9. Die Schutzart-Angabe gilt unter der Voraussetzung, dass die vier Montagebohrungen als Sacklöcher ausgeführt sind.
