Encomenda não: 77 3506 0000 50705-0500

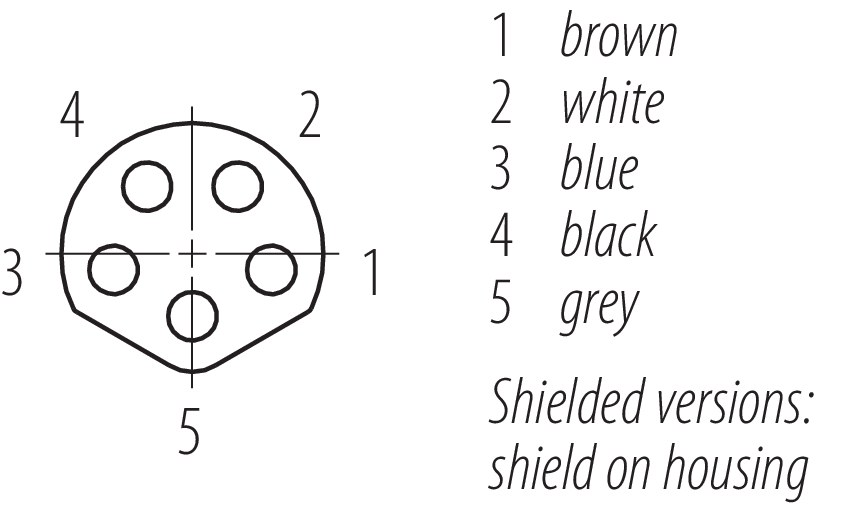

M8 Female cable connector, Contacts: 5, shielded, moulded on the cable, IP67/IP69K, UL 2238, M8x1.0, PUR, black, 5 x 0.25 mm², 5 m
M8, series 718, Automation Technology - Sensors and Actuators
Características gerais
maismenos| Número de pedido | 77 3506 0000 50705-0500 |
| Design do Conector | Female cable connector |
| Codificação | A-coded |
| Comprimento do cabo | 5 m (Standard 2 m and 5 m. Other lengths are available on request.) |
| Versão | Connector socket straight |
| Sistema de travamento do conector | screw |
| Terminação | moulded on the cable |
| Grau de proteção | IP67/IP69K |
| Seção transversal da conexão | 0.25 mm² / AWG 24 |
| Faixa de temperatura de / a | -25 °C / 85 °C |
| Operação mecânica | > 100 Mating cycles |
| Peso (gr) | 84.00 |
| Número de tarifa alfandegária | 85444290 |
| País de origem | DE |
Parâmetros elétricos
maismenos| Tensão nominal | 30 V |
| Tensão de impulso nominal | 800 V |
| Corrente nominal (40 ° C) | 3,0 A |
| Resistência de isolamento | > 108 Ω |
| Grau de poluição | 3 |
| Categoria de sobretensão | III |
| Grupo material | II |
| Conformidade EMV | shielded |
| Conexão de tela | Screen on shield sleeve |
Material
maismenos| Material do corpo de contato | PUR |
| Material de contato | CuZn (brass) |
| Chapa de contato | Au (gold) |
| Material de bloqueio | CuZn (brass) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS presente | ad1bf511-4a62-4710-acbf-45db7c21236e |
Dados de cabo
maismenos| Estrutura de cabo | |
| Diâmetro do cabo | 4.8 mm |
| Seção transversal | 5 x 0.25 mm² |
| concha de material | PUR |
| Isolamento de fio único | PP9Y halogen-free |
| Estrutura de cabo único | 32 x 0.10 mm |
| Cor do fio | black |
| Propriedades elétricas | |
| Resistência do condutor | 79 Ω/Km (20°C) |
| Propriedades mecânicas | |
| Cabo de raio de curvatura fixo | ≥ 5 x Ø |
| Raio de curvatura do cabo móvel | ≥ 10 x Ø |
| Ciclos de dobra | > 2 million |
| Aceleração permitida | 5 m/s² |
| Distância de viagem, horizontal | 5 m/s² -> 5 m |
| Distância de viagem, vertical | 5 m/s² -> 2 m |
| Velocidade de viagem | ≤ 200 m/min (5 m horizontal distance) |
| Propriedades térmicas | |
| Cabo de faixa de temperatura se movendo de / para | -25 °C / 90 °C |
| Cabo de faixa de temperatura fixa de / para | -50 °C / 90 °C |
| Outras características | |
| Halogênio livre | yes |
Autorizações / aprovações
maismenos| Approvals | UL 2238 |
Declarações de conformidade
maismenos| Diretiva RoHS | EN IEC 63000:2018 |
Avisos de segurança
- O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
- Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
- O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
- Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
- Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 40 cNm).
